@all nouveau canal pour la découpe laser Plus un lien intéressant : [mis en place découpe laser 40W ebay](https://richardgrisafi.com/2014/10/10/setup-and-maintenance-of-a-40w-laser-cutter-from-ebay/)

conclusion : pas de manuel, soft douteux mais elle roule bien, surtout pour son prix.

un groupe d'utilisateurs : [K40 users on google groups](https://plus.google.com/communities/118113483589382049502)

tu as pas dormi toi cette nuit ^^

si, mais la nuit ça finit vers 4h du matin, c'est bien connu !

ah ben oui, je suis bête

on pourra faire ce projet: https://hackaday.io/project/16653/gallery#424eed3218f6680df902c411411199c2

hum... il faudra faire les plaques en plusieurs bouts... et puis, n'est-il pas un peu dommage de prendre une toute petite tarte pour la mettre dans un si grand moule ?

@labolov.sylvain bien trouvé lé groupe google !!

ça donne envie quand tu vois ce que les gens font avec

il y en a qui ont l'air de pas mal tuner leur machine, j'ai vu des remplacements d'électronique avec smoothieboard et des gens qui ont changé les guides X et Y pour des rails MGN

Du coup, ça me semble une bonne base ! Il vaut mieux je pense qu'on puisse acheter plusieurs machines "limitées" et les tuner (ou acheter mieux plus tard si on arrive à récupérer plus de subventions).

jfmourgues a rejoint le canal.

gnupyx2 a rejoint le canal.

@all Du coup, on l'achète cette bécane ?

(je peux faire l'avance de trésorerie au besoin)

question que je dois voir avec la mairie

car ils ont le rib depuis 1 semaine et nous zéro euros depuis

fran._25 a rejoint le canal.

@labolov.sylvain tu veux toujours acheter la découpeuse?

moi oui, mais je sujet est en stand by car pas d'électricité au local

d'ailleur en premier projet pour la découpeuse, on peut faire des boites à rpi

j'ai des gens qui sont prêt à nous en acheter

ouais carrément

C'est toujours dans les plans ! Il faut juste que je me bouge....

je vais appeler fanny et nelly auj, vu qu'elles m'ont appelé

je vais voir comment on peut avoir les bugets

moi j'aime bien le Bugey

https://www.youtube.com/watch?v=n2jM6v3E7sU&list=PLIaArjwViQRVAERWRrYfe9rtiwvvRGCzw

j'adore ce projet :)

sympa

@labolov.sylvain du coup on lance la commande la découpeuse laser ?

on a une liste de matériel initial déjà ? genre il faut quelques fers à souder

etc.

@all c'est censé être expédié : "Commande expédiée: CO2 Machine Laser à Graver 40w DSP Control Engraving Engraver Machine U-Flash"

Du coup, si j'arrive à récupérer le colis d'ici vendredi, je propose qu'on fasse le déballage et la mise en route aux JDLL. Ça fait un truc sur le stand et avec un peu de chance ça pourra ramener du monde (vu qu'on aura bientôt de la lumière ;) )

\o/

moi je suis d'accord sylvain, même si je ne sais pas du tout comment ça fonctionne ^^

ouais juste très attention au laser 40 watts

c'est vraiment pas une blague...

attention à pas se blesser?

les participants surtout

oui c'est clair

Enfin, nous non plus quand même !

@all Par contre, il faudrait un pc ou portable sous windows. Quelqu'un a cà ? Peut être une virtualbox poeut marcher, mais c'est pas garanti... (communication vi USB)

Et un tableau blanc/noir/papier pour raconter des trucs aux gens si possible

j'ai un rouleau de veleda blanc

j'ai pas de windows

mais j'ai cru comprendre que le logiciel fonctionnait sur linux aussi

http://alternativeto.net/software/corel-draw/?platform=linux

faudrait essayer sk1

"substitute" ne veut clairement pas dire que tu pourra faire tourner leur plugin maison dans sk1....

:)

ben j'ai pas de windows

virtualbox ça passe très probablement

ben j'ai pas d'iso de virtualbox :)

je dois avoir une iso avec un winxp quelque part... j'essaierai de ressortir ça.

j'ai une VM avec Windows 7 avec une licence MSDNAA

il suffirait de la copier

https://github.com/vanillabox/OpenSCADBoxes

dclauzel a rejoint le canal.

https://grabcad.com/library/co2-laser-40w-modification-1

super ton lien @grapsus

ouais, après nous il faut qu'on rode un peu plus notre machine avant de modifier des trucs, mais c'est bien de l'archiver pour plus tard :)

dclauzel a quitté le canal.

Une probable bonne nouvelle :

http://hackaday.com/2017/07/19/take-control-of-your-cheap-laser-cutter/ Il faudrait qu'on teste sur la notre.

en effet

à tester

@labolov.sylvain énorme ! un logiciel de contrôle sous linux sans changer la board de contrôle !

C'est effectivement assez cool. Mais il faut voir si ça fonctionne avec la nôtre (l'auteur est visiblement preneur de retours sur plusieurs versions de ces bécanes)

dès qu'on a de l'électricité, je veux bien m'y mettre :)

et ouais dès que...

mathieuw a rejoint le canal.

@channel je dois présenter la découpe laser le samedi 14 octobre pour expénum

est-ce que qqn serait dispo dimanche pares midi pour venir tester ça au local ?

Je suis en bourgogne ce week end, j'ai du malt à transférer

@gnupyx faut le faire cuire ton malt :)

un jour oui

On pourra dire un grand merci à l'auteur de k40_whisperer : ça roule tout bien !

@labolov.sylvain je vais tester ça demain soir au local

@labolov.sylvain ah ouais t'as essayé ? ça serait une super nouvelle

pouvoir piloter le bouzin depuis linux sans avoir à changer l'élec de contrôle c'est fou !!!

j'ai essayé. ça roule top !

bon, on a reussi a faire bouger la machine avec le k40 whisperer

mais refuse de charger un svg, il ne trouve pas l'échelle

ca marche avec du dxf

Je n'ai eu aucun problème pour charger mes svg.... (j'avais mis l'unité par défaut en mm)

@jfmourgues @grapsus il faut lire les Readme, tout est bien détaillé....

(pour régler proprement l'accès à l'USB)

je verrai demain matin sur place

je viens de trouver un autre article : http://www.scorchworks.com/Blog/k40-whisperer-input-svg-file-errors/

y'a bien un souci avec les versions récentes de inkscape

sinon, qui veint demain à la MPT ? @grapsus on peut compter sur ta voiture ?

C'est pour ça qu'il faut rester sur debian et bouder apt-get upgrade ;-)

Pour la MPT, j'essaierai de passer, mais c'est sans garantie. Si possible, il faudrait d'ailleurs trouver à rajouter un petit filtre un peu opaque sur la vitre : si on regarde directement le plasma, ça pique un peu les yeux....

oui

pour les yeux

et pour la lentille, faut passer nu chiffon de temps en temps

des fois y'a de la grosse fumée qui remonte

@jfmourgues il y a quoi demain à la MPT ?

désolé j'ai pas suivi

si c'est plutôt l'après-midi oui, le matin je serai pas dispo

y'a une journée expérience numérique

l'atelier découpe laser commence à 14h, mais bon idéalement, je préfèrerai installer tout le motin

**matin

je compte sur @gnupyx :)

@grapsus on peut se retrouver au local en début d'apres midi ?

@jfmourgues désolé je viens juste de rentrer chez moi au final, j'étais pas du tout au courant de cet atelier

vous avez réussi à vous débrouiller ?

@grapsus Yep, après quelques frayeurs (l'extracteur était HS). Du coup, bricolage de fortune par JF et Damien (avec Sylvain dans la boucle), et c'est reparti !

bien joué ! vous avez découpé quoi alors ?

@grapsus Euh... JF a acheté des spatules sur lequel les enfants veulent graver des chats et des chiens. Et nous, des Tux et Debian ;-)

Je fais des photos, je posterai tout ça quelque part dès qu'elles seront retravaillées un poil.

c'était un peu organisé à l.arrache mais on a fini par y arriver.

merci a @mathieuw et Damien.

la prochaine c'est en février. on en causera un peu avant

Avec plaisir, @jfmourgues, j'ai passé une chouette journée en votre compagnie. J'adore la découpeuse - j'ai hâte de jouer avec ! Motivé pour travailler avec vous sur le programme de février, et voir ce qui serait faisable et fun pour le public. Et merci pour le hack sur le ventilo - j'ai cru que c'était cuit, pour la démo. Well done, mates!

dclauzel a rejoint le canal.

felixh a rejoint le canal.

découpé du soir par @labolov.sylvain

Sympa. C’est quoi la matière ?

un genre de médium 3mm mélaminé

Ok :) Ça fait un puzzle sympa

au vu des tests on pourra pas couper plus épais mais c'est déjà bien

et sur du métal, on a quelles possibilités ? Y compris en ajoutant du refroidissement

a priori non. pas assez puissant. au mieux ça sera une légère gravure mais on risque de flinguer le laser

pour du métal il faut 100W

@dclauzel c'est même beaucoup plus. il faut du kW si tu veux couper de l'acier

j'ai une pompe a air. je vais tenter le hack avec du fil de fer

@jfmourgues ça donne quoi ? tu as réussi à faire passer le tuyau sans qu'il aie trop de chance de se bloquer ou de passer devant le laser ?

j'ai pu installer la pompe vers le bloc d'alim et faire passer le tuyau jusqu'au laser. il reste a fixer ça sur la tête

le tuyau est assez souple pour pas se bloquer. on peut aussi le protéger en le mettant dans un ressort

ça me fait penser, j'ai du tuyau PTFE qui reste que j'utilisais pour le montage Bowden 3mm de mon imprimante, on peut en mettre un morceau au bout de la souffleuse, la température de fusion du téflon est très élevée

dommage de cramer du ptfe pour ça je dirais. il faut mettre un bout de métal ou de verre.

vais essayer de récupérer ça dans un labo

j'ai fait couper 5 planches de medium 3mm en 20x25

je vais tenter les boites a plier

t'as un peu les paramètres en tête ?

ça va je les ai

faut que je bosse les templates

http://steammetry.com/5-useful-living-hinge-template-for-your-next-laser-cut-project/

j'ai pas fait mon compte rendu la dernière fois

en gros pour tailler du medium sur 3mm avec un template de pliage, ca prend bien 20 minute par couche pour 10 cm²

si on fait 3 passes pour une découpe propre, ca peut prendra bien une heure au total

mais ça vaut le coup, le résultat est bluffant

photo ?

j'ai pas pris de photo, mais j'ai laissé des traces près de la machine

du coup l'effet ressort marche bien ?

sur une chute de parquet qui a servi à faire un essai avec un motif complexe

j'ai pas fait la découp complète, juste une couche, mais ca a l'air prometteur

apres, je suis pas assez calé en inkscape pour faire un truc qui marche

faut reprendre des bouts du template de base et eles intégrer dans un nouveau dessin

et y'a des maths là derrière :

https://www.deferredprocrastination.co.uk/blog/2011/laser-cut-lattice-living-hinges/#more-1916

Ah oui, j’avais vu ça : faire des articulations avec une découpeuse laser. j’avais trouvé l’idée complètement géniale.

https://www.youtube.com/watch?v=Eg6THrEdleo

Aïe aïe aïe ! pas raisonnable de se coucher aussi tard !

:)

Faut voir le bon côté des choses : grace à hier soir, on a un nouvel adhérent :)

on a un pro testé les Guinée aussi jeudi. c'est effectivement prometteur (même si 3mm de medium ça reste un peu fragile...) On a aussi pas mal re aligné. le focus a montré de 3-4mm et on a gagné en efficacité (coupe en une seule passe, 3 mm/s). I'll faudra qu'on peaufine encore un peu, mais c'est en bonne voie.

c'est quoi donc les Guinée ? pas compris

damned! c'est le correcteur d'orthographe. je parlais des hinges

@labolov.sylvain tu y es retourné ce soir ?

@grapsus non, c'est une photo de jeudi soir. J'avais juste pas vu comment mettre une photo avec le mattermost mobile (et pas eu le temps de chercher avant).

Du coup, on découpe le medium 3mm NON mélaminé en une passe à 7 mm/s, ce qyu est plutôt correct

Eeeeeeeeh, c'est BEAUCOUP plus rapide

gg

@labolov.sylvain comment vous y êtes arrivés ? sans changer de miroir ? ça vaut le coup d'en avoir un de rab tu penses ?

Petit test des "hinges". Pas très souple ici car mélaminé + des bouts un peu larges. On a fait une boîte pour JFM. Ça a super bien marché. @jfmourgues tu as fait une photo hier ou pas de la boîte ?

:clap:

Hier j'ai juste fini de réaligner le dernier miroir (et encore, je n'ai pas peauffiné comme un dingue : 1 mesure = bof, je bouge = vageument OK = je laisse). J'essaie de dessiner aujourd'hui, au pire ce week end, une pièce à imprimer pour tenir proprement la pipette. Le miroir de rab peut ne pas faire de mal (s'il ne coûte pas trop cher). En fait, il faudrait qu'on achète un remplacement pour chacune des optiques histoire d'être tranquilles.... masi rien d'urgent je pense, on peut déjà pas mal bosser comme ça. Aussi, j'ai posé un microswitch sur la machine, il faudra qu'on le monte pour sécuriser l'ouverture du capot.

j'ai pas fait de photo. j'y retourne demain ou lundi pour voir si la colle a tenu bon

Je viens de commander 2 drag chain pour passer proprement le tuyau d'air. J'ai pris 2 tailles, on en aura une de rab au besoin. J'ai aussi pris des jumper cables et des breadboard. Ça devrait arriver courant janvier.

Et surtout des petits laser ligne pour pouvoir faire une belle croix d'alignement là où le laser va taper

@jfmourgues t'es passé à la production de masse ?

on va y arriver

@labolov.sylvain on a eu des soucis d'alignement hier. grosse fumée a 3mm/s. faut qu'on écrive les réglages.

on a decoupé ensuite a 5

template puzzle a tester pour boites carrées ou sous verres (texte a rajouter en bleu)

On coupait effectivemenbt à 6 mm/s à la fin lundi dernier. Les paramètre sont écrits dans un fichier (peut être pas 100 % accessibles poru l'instant)

jeudi je suis pas sur de venir, masi à l'occasio, ca serait bien dans le wiki

j'ai une soirée d'entreprise jeudi, je ne viendrais pas

jeudi j'ai une soirée fromage

je viendrai a priori tard. Quelqu'un ouvre tôt ?

j'y serai à 19h :)

thyalphi a rejoint le canal.

Nettoyé la lentille et réaligné. Découpe mdf 3mm à 10mm/s (entre 8 et 9 mA) Il faut poser un autre bout de mdf 3mm dessous pour être à la hauteur idéale.

ça fait pas trop 3mm de hauteur ?

ou alors, tu as fait l'alignement ?

je crois que c'est à cause de ça qu'in a eu plein de fumée la semaine dernière

c'est la hauteur idéale

ok

j'avais mis un peu d'adhésif en dessous pour tenir et ça a fait un 10e de plus

on n'est pas à 100µm près non plus

Tiens, j’ai un truc marrant à vous proposer

J’ai des collègues de boulot (OK, pas exactement des collègues car ils sont en fait dans une autre boîte, mais les bureaux sont voisins et on bosse sur des trucs similaires) qui aimeraient prototyper un support avec la découpeuse laser

Il s’agirait d’une plaque de bornier, pas trop grande, en plastique

Ils ont regardé à Youfactory et à la FOL, mais les prix/équipements ne leur conviennent pas

Du coup, faire ça au LOV… ?

Il s’agirait bien d’un projet d’une entreprise, et pas de particuliers

Est-ce qu’on se donne la possibilité de faire ce genre de choses (mise à disposition de machine, accompagnement, etc) ? Ça me semble un truc à faire.

je sens que je vais troller. C'est pour faire quoi leur prototype ? lancer un nouveau produit qui sera commercialisé par leur start-up ? ou un vrai projet de recherche dans un cadre universitaire ?

et du coup ils veulent pas payer les frais ?

ils vendent des stations vidéo (caméra + écran + encodeur); dans leur prochain modèle il y a un besoin de rassembler les cables (hdmi, électricité, audio, etc) venant de l’intérieur sur un même droit à l’extérieur, pour brancher les équipements externes Donc, un espèce de bornier servant de support aux fiches de connectique

C’est purement industriel

Ils sont naturellement prêts à payer ;)

ils sont sympa, en plus.

http://www.inwicast.com/

Plus exactement, c’est pour le RapidMooc : http://rapidmooc.com/

ils sont prêts à payer mais chez Youfactory ou la FOL c'est trop cher ?

Youfactory n’est pas adapté : ils ne veulent pas faire de l’usinage

Mais plutôt tester cette idée, pour ensuite éventuellement faire fabriquer en série des pièces (dans des vraies usines)

Et Youfactory c’est cher (car justement c’est pour les gens qui veulent produire des pièces)

la FOL n’a pas de découpeuse laser, et surtout c’est loin & chiant

ça vaut le coup d'en causer tous ensemble :)

moi au fond ça me dérange pas, mais que ce soit bien en mode best effort, ils se débrouillent, genre il faut pas qu'ils puissent nous exiger de sortir X pièces avec la qualité Y

C’est tout une question à se poser

On s’engage à quoi, comment, en contre-partie de quoi ?

Là apr exemple, ils préféreraient faire ça sur des horaires de bureau car c’est plus pratique pour les enfants, mais ce n’est pas une contrainte trop forte non plus

pour ma part: je m'engagerai à rien du tout, je consacre du temps au LOV pour faire avancer des projets perso et/ou open source, vendre mon temps à une entreprise j'ai un travail salarié pour ça la journée

mais je suis pas contre sur le principe qu'ils fassent leurs trucs

les questions auxquelles je n’ai pas su répondre sont 1/ on peut travailler sur des pièces jusqu’à quelle taille, et 2/ on peut travailler sur quelles matières plastiques/bois ?

hmm, globalement j'ai pas envie de vendre du service à des entreprises privées. Pour moi le LOV c'est un local pour que les adhérents bricolent. Et nos adhérents, c'est des gens qui viennent à tire individuel, ou des assos, MJC, etc. à but non lucratif

Moi, j’aimerais bien qu’on puisse travailler avec des entreprises sur des choses ponctuelles; mais pareil : j’ai un boulot à côté, donc m’ajouter des obligations en plus ça ne va pas le faire

y'a déja des structures comme Youfactory pour les entreprises

pas adapté à tous les usages, Youfactory

ils sont vraiment bien au delà en terme de production; c’est déjà pour de la production de petites séries, ou pour du travail lourd sur la conception de pièces

Là, ça serait plus des essais exploratoires

Inwicast est une entreprise du quartier, aussi : ils sont basés à Grandclément

Je me répète, on n'a pas vocation à faire du service pour les pros. Peu importe la taille. C'est mon point de vue ...

yep, c’est pour ça qu’on en discute

:)

si on leur met juste à disposition la découpeuse laser, avec un peu d’accompagnement pour la prise en main, ça le ferait ?

Ils ont déjà l’habitude de bosser avec des imprimantes 3D et autres

c'est quoi le but ? l'intérêt pour le LOV ?

ça me paraît acceptable, mais surtout que ce soit clair qu'il y a aucun engagement sur le résultat ou la qualité

buts : participer à la vie locale, pas uniquement pour les particulier mais aussi pour les TPE; avoir une autre source de financement du LOV

mais je suis d'accord avec JFM aussi, d'un point de vue moral on fait une asso pour permettre à des particuliers qui n'ont pas les moyens d'avoir des machines pro d'accéder à ces machines

ça serait donc contre rémunération ?

permettre à une entreprise à but lucratif d'économiser des euros c'est douteux

^^

@grapsus Yep, ça serait clair de ce côté : on ne leur fait pas leur truc. Ils le font, et nous on les accompagne juste sur la pri se en main de la machine

@jfmourgues yep, on demanderait naturellement un paiement

et on leur fait économiser des sous sur leur prototype, du coup, on fait concurrence à Youfatory qui est juste à coté ...

(je fais un peu l'avocat du diable mais je pense que c'est important)

Youfactory ne répond justement pas à leur besoins, je les ai déjà envoyé là-bas et ça ne colle pas. Donc pas de « concurrence » :)

au début tu as juste dit trop cher

(il faut, il faut !)

c'est ça qui fait tiquer

Trop cher, déjà, c’est vrai.

et pas adapté pour faire de l’exploratoire; ils ont plus des logiques de petites séries

hmm

je regarde en passant sur les news

je pense que c'est vraiment à sujet à discuter avec tout le bureau

ils ont la même machine que nous à la FOL

parce qu'il y a des vraies questions sur les positions qu'on prend

mais elles est actuellement indisponible

en maintenance ou cassée ...

grumpf :/

:)

Ça serait aussi pour nous l’occasion de faire un essai, de voir ce que peut arriver à faire le LOV

(sans compter que ça ferait grave plaisir à la Mairie; mais ça c’est autre chose)

on a déja bien bossé sur la découpe laser

je parle d’essai en terme d’activité du LOV ;)

savoir si on bosse ou pas avec des pros c'est pas juste un essai. C'est une orientation stratégique

cf statuts, etc

Oui, c’est une décision importante… mais pas tant que ça.

Qu’on ai en face une école, une association, ou une entreprise, ça ne change rien au travail en lui-même.

Par contre ça change sur les responsabilités, le niveau d’engagement, la rémunération…

bref, la paperasserie

non, ça change aussi l'orientation, la stratégie, l'image, la politique générale

l'esprit de l'association

c'est pas juste du vent

Oui, ça change. Ceci dit on n’a pas grand chose d’existant en ce moment :P

d'autant plus qu'on n'a pas de souci de trésorerie

Faire ce genre de truc au cas par cas, moi ça ne me défriserait pas.

@dclauzel tu devrais passer au local de temps en temps pour voir ce qui s'y passe

Ça dépend en fait comment on conçoit le LOV : un local purement associatif, un lieu pour ouvert aux activités du quartier (et de la métropole), un rassemblement de personnes pour réaliser des projets choisis, etc ?

en ce moment je suis sur des presta les jeudi et vendredi :( la semaine c’était Renault Trucks

c'est bien la question. et ma réponse, le LOV c'est une asso subventionnée par la mairie pour l'animation du quartier dans le topic DIY et échange entre particuliers en dehors de toute considération mercantile

«  en dehors de toute considération mercantile  » ? On a vraiment ça dans l’engagement vis à vis de la mairie ?

encore une fois je suis d'accord avec JFM, les autres fab labs sont chers parce qu'ils sont pas suventionnés et ils montent les prix pour rentabiliser leurs machines, donc les particuliers en pâtissent aussi

nous on touche quand même une aide considérable de la mairie pour permettre à des particuliers de bricoler pour pas cher

on peut pas avoir le beurre et l'argent du beurre

j'ai pas tout lu, mais la FOL à une découpeuse laser pro et facture le prototypage aux entreprise, c'est leur role et leur but

nous on s'occupe pas de prototypage d'entreprise, c'est mon avis

1 - ce serait bien d'avoir ce genre de discussion sur le canal bureau. 2 - point de vue statutaire (ce qui suit mérite tout de même que je re vérifie) les subventions ne sont pas bloquantes à bosser avec des pros. si on a aidé à faire vivre le quartier et les assos, la mairie continuera à priori de nous suivre 3 - d'un point de vue principe, je n'ai pas envie de faire du boulot salarié quand je suis à l'association, pour maintenir la bécane en bon fonctionnement est du boulot. 4 - on n'a pas encore de modèle de convention pour faire ça et je ne meure pas d'envie de m'en occuper tout de suite... 5 - aujourd'hui, on se défonce les poumons pendant que la machine fonctionne => l'activité salariée n'est pas envisageable Donc soit on repousse à plus tard car on n'est pas prêts à faire ça, soit une personne de chez eux s'inscrit à titre perso et ils se démerdent entre eux.

d'accord avec Sylvain

frogt a rejoint le canal.

@labolov.sylvain we have a problem: ``` When we ship the item to you , the worker found the laser have problem . We can not ship problem laser to you , but we do not have laser head in stock . For this case, we have 2 kinds of solutions . 1, we can send the laser head to you via China ePacket, we will pay the customs taxes . Usually you will receive the laser 12-16 business day . 2,we can refund the laser head price to you . ```

je fais quoi ? j'accepte que le laser soit envoyé de la Chine ?

Il faut réfléchir je dirais... voir les autres offres qui ressemblent

@labolov.sylvain je vais regarder s'il y a d'autres vendeurs qui proposent le laser en europe

@labolov.sylvain je prends ça et je demande le refund du module laser ? http://www.ebay.fr/itm/405nm-500mW-Square-High-power-Blue-Violet-Laser-Adjustable-Focal-Laser-Head-Lamp/122904113951?hash=item1c9da7f31f:g:CQ4AAOSw9V1aU7Gr

T'as le lien de celui que tu as commandé ?

https://rover.ebay.com/rover/0/e11050.m43.l1123/7?euid=65604fd13316478f846d63263d6de7c3&bu=43045758790&loc=http%3A%2F%2Fwww.ebay.fr%2Fulk%2Fitm%2F282539629919&sojTags=bu=bu

Une option possible : le laser que tu as posté juste avant et ça : http://www.ebay.co.uk/itm/EU-3-Axis-Mini-DIY-3018-CNC-Laser-Milling-Router-Engraver-Machine-ER11-Collet/273020159534?hash=item3f9145062e:g:-5IAAOSw6VRaQbCi ???

Avantage = table plus grande, collet ER11

@labolov.sylvain le vendeur ne propose pas d'annuler la commande, juste rembourser le laser

je peux demander

j'aais lu trop vite...

mais il risque de vouloir faire un litige

@labolov.sylvain l'autre CNC que tu proposes, c'est bien, mais je vois deux gros défauts c'est que c'est plus difficile à transporter aux événements et il y a beaucoup de parties imprimées en 3D

pour une CNC c'est chaud, si jamais l'impression est pas bonne, genre ça craque entre deux couches c'est foutu

OK pour le refund et on prend un autre laser

done :D

pour le laser, ils montrent une prise US. Précise si possible à la commande qu'on préfère une prise EU

Merci

done

CNC réceptionnée !!!

bon elle a pris un peu cher, il y a un petit coin en métal qui a cassé, je vais emmerder le vendeur je pense, mais c'est vite réparé, on va pas la renvoyer pour ça

aïe ! on joue un peu de malchance sur les commandes de matériel !

j'ai récupéré un ventilo 12cm en 220V

je l'amène lundi

http://www.instructables.com/id/Modular-DIY-CNC-Machine/

on peut faire ça

decoupe de box reussie

modélisé par @gnupyx avec http://www.makercase.com/

ouais c'était bien cool

dommage que la webapp ne soit pas libre

Vous avez joué ????

il y a ce problème et aussi le fait que globalement aucune vis n'était serrée, donc j'ai commencé à tout aligner et déplacer les deux brackets cassés vers un endroit non critique

la prochaine fois il y a bien moyen qu'on la fasse marcher

ça roule. Ça a quand même du taper un peu pour le casser !

j'ai écrit au vendeur pour nous dédomager, mais tu verras ces pièces sont en poudre de métal juste ignoble

Ah en c'est pas cher ! on ne peut pas tout avoir...

je me demande si on gagnerait pas beaucoup à acheter un sachet de fixations pour extrusions de bonne marque

parce que sinon le reste a l'air bien ridige

ça se défend en effet. Mais en même temps, genere elcom, il t'allume vraiment sur le prix des équerre, noix....

faut voir combien ça coûterait...

tu verras par toi-même jeudi, tu dois avoir de l'expérience avec les extrusions d'alu au CNRS non ? j'ai souvent vu ça dans les labos

On est effectivement assez friand des éléments elcom.

je pense que le laser pour la CNC est arrivé, j'ai un avis de passage d'un truc international et je n'attends rien d'autre

Cool ! On ne va pas s'ennuyer la semaine prochaine !

duberval has joined the channel.

https://hackaday.com/2018/01/29/take-a-deep-breath-thanks-to-a-3d-printed-fume-extractor/

chouette :) et n'oubliez pas le super ventilo que j'ai posé à coté de la machine

je vais peut être passer jeudi

faut surtout que l'on améliore le filtre

j'ai les yeux défoncé après chaque séance

@gnupyx il faut arrêter de boire et dormir d'avantage :p

c'est à cause de toi que j'ai mal aux yeux ^^

romain-dequidt has joined the channel.

Bonjour, niveau découpeuse laser vous êtes toujours sur un modèle de découpeuse laser K40 ? Quelle dimension maximal de plaque de bois? Quelle épaisseur? merci

GRosso modo un A4 (un poil plus). Côté épaissuer, compter 3mm de medium ou 5mm de contreplaqué.

pour de la découpe.

kevlar a rejoint le canal.

fredervish a rejoint le canal.

flkz a rejoint le canal.

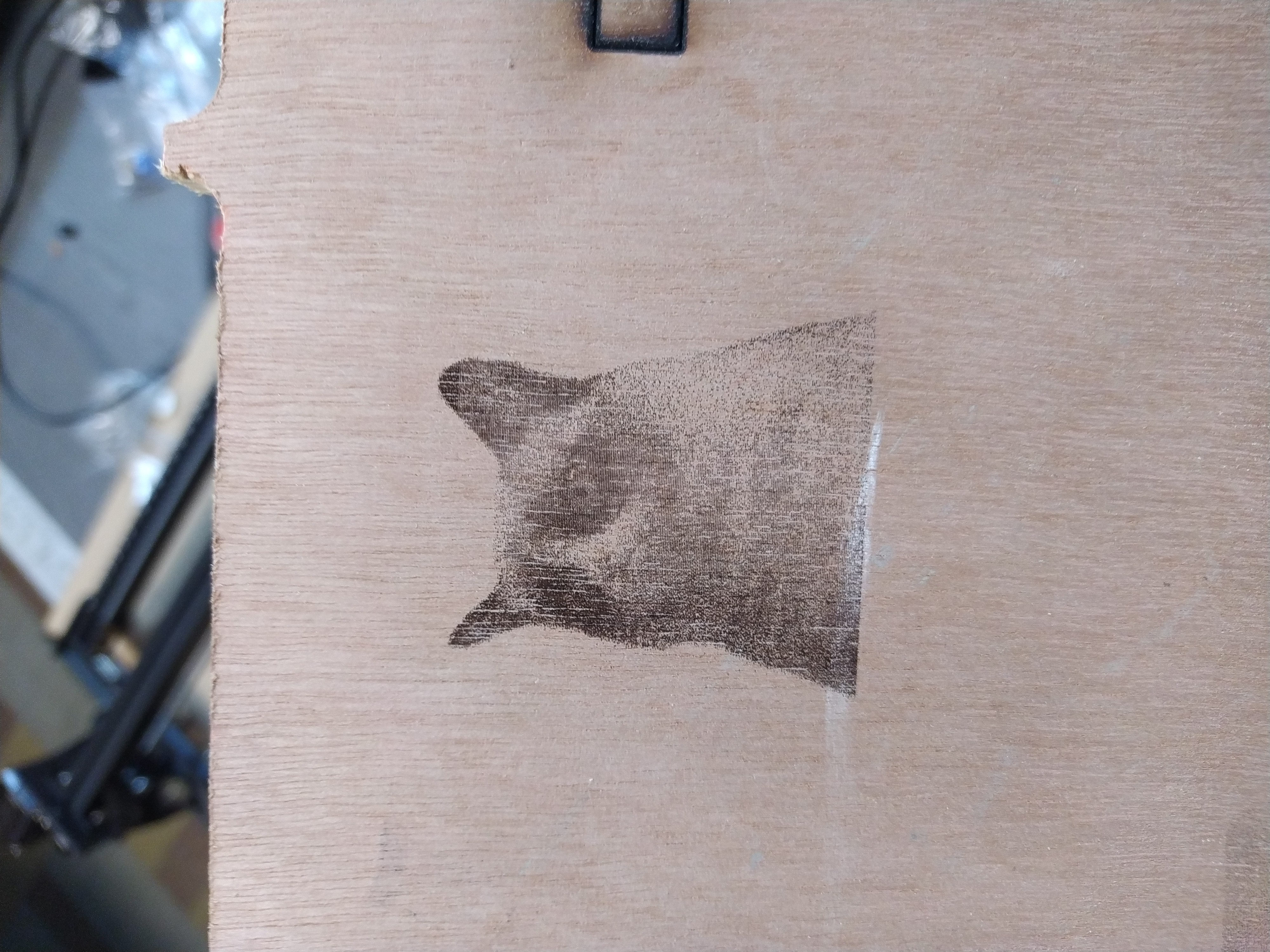

j'ai gravé le nouveau logo ce soir

https://framateam.org/labolov/pl/rmbykrjfj3fabqt4c4fqo5x98e

Classe!

J'ai pris quelques minutes pour dessiner une pièce pour pouvoir fixer le petit laser sur le petit bâti CN. Il faut affiner un peu les dimensions avec la pièce sous les yeux puis faudra qu'on imprime rapidos pour tester !

chouette !

http://smoothieware.org/smoothieboard

on m'a parlé de ça pour améliorer la découpeuse laser

Je bosse en interim dans une boîte de l'est Lyonnais, " ACOR Pélibox" fabrication de flightcases, décors et enceintes acoustiques. Ils ont deux machines CN assez impressionnantes. Ils utilisent en martyr (plateau support de découpe) du medium de 2 ou 3mm d'épaisseur, en format 2m x 3m à peu près. Je pense à vous à chaque fois qu'ils en jettent un! Si ça vous interesse pour des essais de découpe et gravure laser, le recto est bien martyrisé en général mais pas le verso!

@frogt on est toujours pour récupérer du medium même abîmer, justement pour faire des proto avec la découpeuse :)

alors j'en toucherai deux mots au boss et vous pourrez vous servir s'il est OK! C'est à Crémieu pour info. Le top pour le LOV serait que je puisse en récup et vous l'apporter mais sincèrement je ne sais pas si je pourrai m'organiser facilement pour ça prochainement donc je peux vous suggérer de vous organiser autrement pour le récupérer au moins chez moi sur Charvieu.

Mouais, pas sur de vouloir investir le prix d'une smoothie sur la K40... Il faudrait voir combien ça coûterait de sourcer les composants séparément et de la fabriquer.

@gnupyx tu as vu des chiffres sur les vitesses qu'on peut atteindre avec ? (Tout en coupant du CTP 5 mm et sans flinguer le tube en 2h de coupe ?)

@grapsus salut, la nouvelle version pour la pièce pour l'alignement de la K40. Si tu arrives à nous imprimer ça ce week end (chez toi ou au LOV), ce sera top ! Normalement elle est un peu plus simple à imprimer que celle d'hier (j'ai viré les overhangs sur les taquets). Si tu penses à des trucs à ajouter, fais singe, j'essaie de caler ça rapide entre 2 dossiers.

@grapsus quelques retouches du dessin, la pièce va mieux à slicer (moins de mouvements inutiles)

@labolov.sylvain ok je vais essayer !

sinon je me demandais: https://www.ebay.fr/itm/Ridgeyard-port-USB-graveur-40W-CO2-Gravure-au-laser-Cutter-Machine-bricolage/332595713755?hash=item4d703fd6db:g:Yv8AAOSwDTNatG6-

pour 350 euros est-ce que ça vaut pas le coup d'en acheter une 2e

pour sécuriser notre découpe laser ? comme ça on en garde toujours une fonctionnelle et l'autre on peut tenter des modifications lourds dessus, genre agrandir l'espace de travail etc

(livré de la Pologne en place, aucune douane)

albanv a été ajouté au canal par grapsus.

C'est très tentant !

@labolov.sylvain et je pense passe la commande de l'extracteur, on commence à couper un paquet de planches, c'est vrai que ça gratte un peu la gorge malgré l'extraction

ou alors si on veut économiser de l'argent https://french.alibaba.com/product-detail/factory-price-laser-cutting-fume-extractor-welding-smoke-exhauster-portable-dust-cleaner-welding-smoke-extraction-unit-60395040514.html ...

grapsus a mis à jour l'entête du canal de : découpe laser en : Découpe laser

Hum.... ça semble vraiment pas cher... le niveau de bruit annoncé est très important !

C'est sûr que c'est meilleur marché que les près de 4000 € du devis que j'ai reçu, mais le bruit me dérange vraiment....

Croisé un "fabricant" de découpeuses laser : http://www.laserscript.co.uk/LS200.html Je leur ai demandé un devis par curiosité

@labolov.sylvain j'ai trouvé ça qui va être pas mal pour le support de découpe: https://www.ebay.fr/itm/Laser-machine-honey-comb-Honeycomb-aluminium-Table-plattform-beds-cell-19mm/142090570953?hash=item2115420cc9:m:mxp2yfJ1CTsxskQNXmPjXCQ je vais mesurer demain la taille qu'il nous faut

voilà ! la 2e K40 est en route ! pour le support je verrai demain pour savoir quelle taille prendre

grillé de découpe commandée x2

bien grillé ? :)

Au fait, la lentille de la découpeuse laser était absolument dégueulasse jeudi soir. Il faut vérifier et laver de temps en temps (lavage = eau + savon, on frotte avec les doigts, on sèche avec un truc DOUX et pas pelucheux).

on peut se faire un kit nettoyage?

à inclure dans les bonnes pratiques d'utilisation

je vais imprimer quelques templates de papier à en-tête, on va les remplir avec les modop et règles d'usage des machines

la 2e K40 va arriver mercredi :D

K40 réceptionnée !!! @channel je l'emmène demain, est-ce que quelqu'un pourrait passer chez moi avant d'aller au LOV pour m'aider à la charger dans la voiture ?

c'est ou chez toi ?

Lyon 6, vers métro Foch, on a dû se mettre à deux avec le livreur pour rentrer le carton chez moi

oui il faut être 2

c'est bon @jfmourgues va m'aider à charger

pauline_kergomard a été ajouté au canal par grapsus.

j'ai croisé un gars du fablab de bron hier

il est dans le coin, je vais essayer de le faire venir

il est plutot sympa, y'a moyen de collaborer avec pour des retour d'expérience sur le laser et la prise en main de inkscape pour créer des templates :)

@labolov.sylvain https://www.bell-laser.com/coherent-co2-laser-gas-refill-meter franchement ça peut être super intéressant, on pourrait tout mesurer et tuner nos découpeuses au poil

et on pourrait mesurer combien chaque miroir fait perdre en puissance

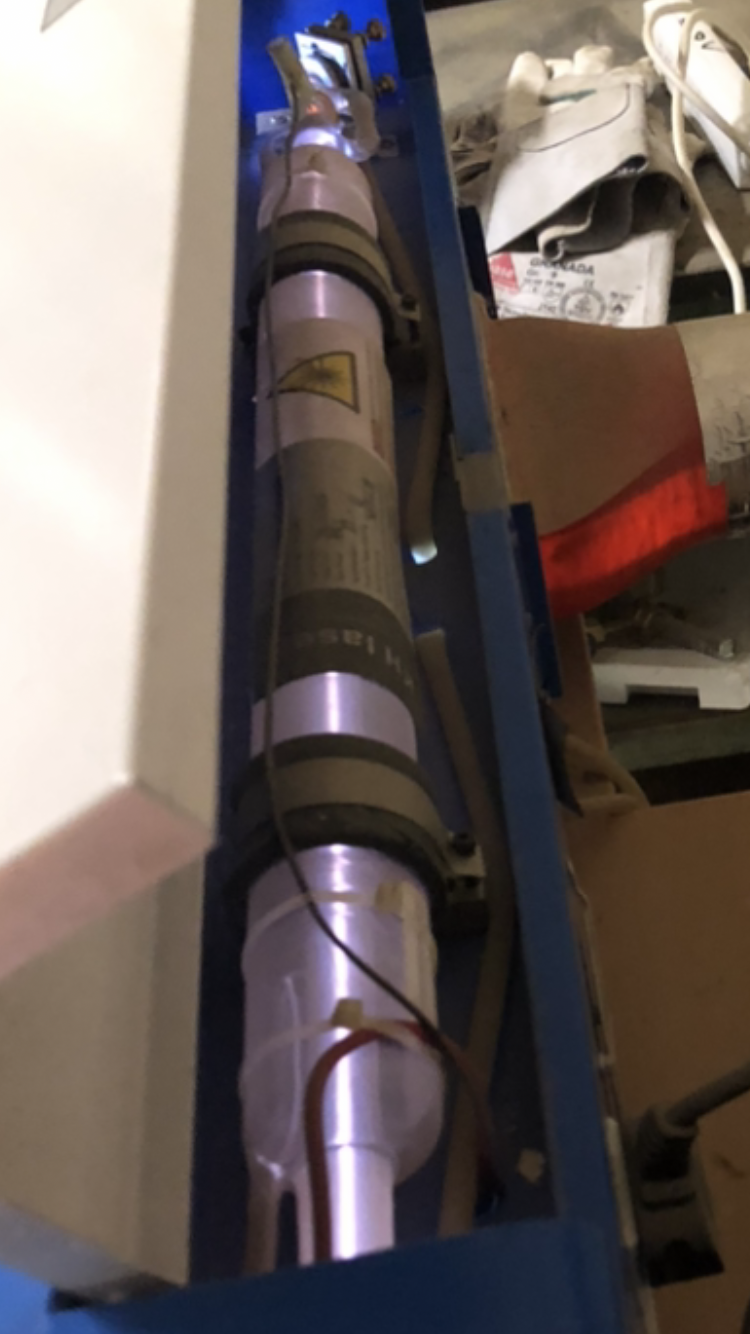

et voir le vieillissement du tube

Sinon, on achète un bête therrmomètre, on ajoute un petit bout d'alu anodisé qu'on doit pouvoir récupérer quelquepart : https://www.amazon.fr/K-Type-Canaux-Thermom%C3%A8tre-Num%C3%A9rique-16x7-8x4-2CM/dp/B00BBT92T4/ref=pd_cp_201_3?_encoding=UTF8&psc=1&refRID=63X66KP3DS3H56XD1NNC 22,50 € et on a en plus le thermomètre. Mais ça prend un peu de temps à faire...

@labolov.sylvain ouais après je sais pas ce que c'est le matériau au bout de la sonde, ça risque d'être un truc assez complexe

la sonde calibrée 0-100 Watts, elle revient à 100 euros FDP inclus

de l'alu anodisé au bout de la sonde

ça devient complexe quand tu encaisse des pulses courts.

(en vrai, le top, c'est d'avoir plutôt un fritté)

Mais oui, ut peux acheter ça direct, on se fera moins chier.

@labolov.sylvain trop cool ! je pense qu'on va vraiment pouvoir extraire tout le jus possible de nos k40 chinoises avec un instrument précis :D

il a fallu payer en bitcoin, mais c'est bon c'est commandé :D 91 euros au final

Aîe ! v'là qu'on contribue au plus grand scandale écologique de l'histoire !!!!

@grapsus Je suis passé rapidement cet après midi. La fumée venait principalement de : refoulement via l'aspiration de la 2 elle machine, joint juste au dessus du ventilo qui ne jointure pas (partie scindée aux JDLL ?), raccord du tuyau. J'ai réparé un peu, ça devrait être carrément mieux maintenant. Par contre, j'ai débranché l'extraction de l'autre machine, donc attention.

la sonde de puissance a été envoyée, par contre ça arrivera à mon adresse et je serai en vacances, jusqu'au 19 donc il faudra patienter un peu :)

@labolov.sylvain http://openbuildspartstore.com/openbuilds-acro-system/ ça a l'air bien comme système pour refaire le système de mouvement de la k40

enfin c'est pour l'idée générale, je trouve ça un peu trop cher 180 euros et puis on n'a pas forcément besoin d'autant de rigidité, ce build là a l'air beaucoup moins overkill https://www.youtube.com/watch?v=LY6YRBk3Cgw

le problème c'est qu'il s'appuie sur la carcasse de la machine, je ferais bien le même truc mais avec un bon rectangle en extrusion qui soit parfaitement droit et indépendant du boitier

je signe pluto pour l'option on le fait nous même. Ce sera plus instructif.

oui j'ai pas non plus envie d'acheter un kit, mais j'ai mis le lien pour s'inspirer de la structure, il y a des bonnes idées dedans

y'a des gens motivés pour venir lundi ?

alors niveau rigidité j'ai pu faire quelques essais hier et (j'ai halluciné de la vitesse de cette machine!) lors de la gravure en vectorisation d'un texte elle avait la tremblote , donc les lettres sont loin d'être bien nettes. J'ai préféré les rasteriser mais je referai des essais en apportant du contreplaqué d'Okoumé que j'utilise avec la mienne. En tout cas c'était un bon moment encore dans une bonne ambiance de partage avec des passionnés!

Après au niveau rigidité il y a peut-être une solution qui pourrait consister a s'appuyer sur la carcasse et soudain trois bouts de ferraille bien rigide sur l'extérieur de la dit carcasse.

Pas soudain.... Mais plutôt souder...

Ensuite on peut peut-être se prendre un petit kit de rail à bille et refaire un chassis plus gros qui pourrait nous permettre de rajouter un réglage sur Z pour différentes épaisseur de matériaux. Mais ça implique de refaire une carcasse et comme ça on part directement sur du gros 2 l'acier du réglable tout ça tout ça quoi.

Genre https://m.fr.aliexpress.com/item/32831441097.html?trace=wwwdetail2mobilesitedetail&productId=32831441097&productSubject=xxx

On pensait effectivement ajouter un réglage à sur le lit. On n'a pas encore vraiment réfléchi au mécanisme. On doit quand même s'en tirer moins cher avec du profilé aluminium qu'avec les roulements linéaires. À réfléchir...

Et sinon commencer par stabiliser la table ça peut être pas mal je pense, la disposition des 4 tables comme ça c'est vraiment top mais elles ne sont pas des exemples de rigidité et le mouvement d'inertie créé par la tête mobile de la K40 est loin d'être négligeable je pense, quoiqu'on stabilise dans la machine on aura toujours ce soucis de support au sol. Rigidifier le support passe par l'alourdir et avoir des renforts perpendiculaires pour éviter un maximum de torsion des pieds.

si les pieds sont en acier on peux souder des renforts a 45 degrés aux quatre angles deux barres proches du sol pour le poid et une brique sur les deux barres facil pas cher...

benoite a rejoint le canal.

magneval a rejoint le canal.

@duberval oui c'est une méthode qui devrait fonctionner effectivement.

qbernex a rejoint le canal.

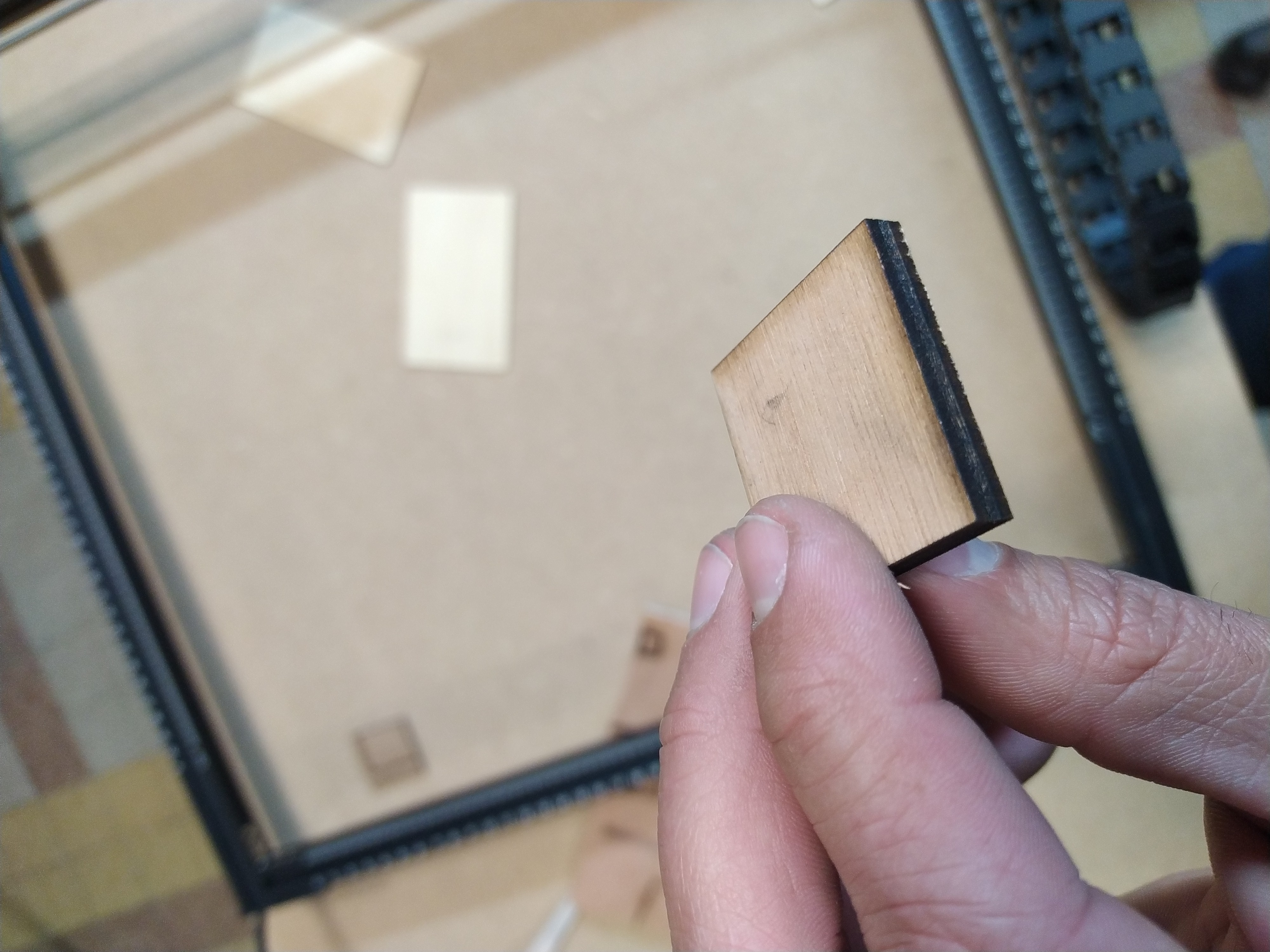

a decouper

Ca marchais au top!

bonjour a tous, hier apres avoir fait l'impression on a oublié notre clé usb je reviens la chercher lundi

je confirme

faudra jeter un oeil ici, sauf contretemps, on devrait ouvrir vers 19h

intéressant que ça ouvre à 19h! je passerai ptetre bien

https://www.reddit.com/r/DIY/comments/8mbuxu/i_cut_out_an_entire_spinosaurus_on_my_scrollsaw/?utm_source=reddit-android

https://www.reddit.com/r/DIY/comments/8mbuxu/i_cut_out_an_entire_spinosaurus_on_my_scrollsaw/?utm_source=reddit-android

quentinlov a rejoint le canal.

https://hackaday.com/2016/12/05/breathe-easy-with-a-laser-cutter-air-filter/

@grapsus cool, je n'avais pas vu passer l'article :)

https://medium.com/@tokyohackerspace/laser-cutter-woes-15ffa6afa3a3 il faudrait qu'on fasse gaffe à ça

lumi a rejoint le canal.

J'ai pas demandé hier c'est quoi les tailles maximum des plaques (j'ai juste vu que l'épaisseur doit pas dépasser 5mm pour contreplaqué et 3 pour le médium, mais pas les dimensions maximum des plaques )

Ah en effet ... donc la mesure transitoire est de vérifier et realigner la quantité de liquide après chaque utilisation?

30x22 cm

j'ai fait un essai ce soir avec du bois tendre (bouleau) ca se coupe très bien à 18mm/s

vu les flammes on pourrait aller plus vite

Quelle genre d'épaisseur ?

3mm

Voici les photos de ma première partie du bras robot

il faudrait lisser un peu les traits, mais je suis nul à inkscape

excellent !

faudrait retourner chercher du bois léger. j'en ai trouvé chez Jet Modelisme, vers Cordeliers

version prête pour la k40

on avait oublié l'empenage

https://3axis.co/tyranozaur-dxf-file/voqz8jo2/ :D

les trucs faits cette année (par F.)

ohhh je veux le faire pour mon neveu!!!

nouveau challenge pour l'été : la petite maison et sa roue à aubes

mec, tu peux la scanner ?

si tu sais pas vectoriser, juste scanne en JPG avec la plus grosse résolution disponible

je vais essayer de faire ça demain. quand je serai rentré à Lyon

je les ai scannés y'a plus qu'à vectoriser

1200dpi

https://www.johnsonplastics.com/cermark-1-x-50-metal-marking-tape o_o

remi_hub a rejoint le canal.

je crois que là, la résolution était trop haute (impossible de le transformer ^^) :joy:

Une petite question, j'ai quelques découpe à faire, je voulais savoir où acheter la matière première que vous avez pour venir avec mes plaques

le mdf se trouve dans les magasin de bricolage. si tu veux du contreplaqué ou du balsa en 3mm faut aller chez les modelistes

Ok merci

BOIS DE BALSA 6 feuilles 12 "x 6" x 1/8 "(306mm x 155mm x 3mm) NOUVEAU bonne qualité. https://www.amazon.fr/dp/B00MJ1KOTK/ref=cm_sw_r_other_apa_KRjxBb3ABB9E4

Je connais ce modéliste là :p

Est-ce que quelqu’un a déjà essayé de graver/découper du plexiglass (PMMA) ? J’ai regardé des vidéos et apparemment la k40 peut le faire.

est ce que ca craint pas un peu du boudin niveau fumées toxiques? et autre question con mais est ce que le laser passe pas au travers?

non le plexi est opaque pour les infra rouges, en tout cas pour la longueur d'onde des lasers CO2

le souci c'est la fumée toxique produite par la combustion du plastique certains matériaux sont dangereux sans un système de filtre

Oui effectivement il faut faire attention aux fumées. J’ai trouvé des infos sur les matériaux qu’il ne faut pas découper au laser. Le Plex n’en fait pas partie mais il recommande une bonne ventilation.

http://wiki.fablab.fr/index.php/LivreDecoupeuseLaser#Les_fum.C3.A9es.2C_comment_les_traiter_.3F

en gros, tu peux le savoir en faisant bruler un petit échantillon avec un briquet si ça fait une flamme verte c'est pas bon du tout

https://www.ebay.fr/itm/CLEAR-PERSPEX-ACRYLIC-SHEET-100MMX100MM-SQUARE-2MM-3MM-4MM-5MM/251042543637?hash=item3a734d3815:m:mAkzWy7K5tm1Rd6zo8niPdQ on pourrait tenter

J’ai une plaque de plexy de 3mm chez moi qui me sert plus je peux la ramener mais elle est pas coupée. Faudra la débiter.

du coup tu es sûr que c'est du plexiglass (PMMA) ? et pas du polycarbonate ?

ou pourra découpe ça en petit bout à la scie

Oui c’est du Plexi récupérer chez Castorama au rabais car il avait des défauts (impacts)

je suis très curieux de tester avec la K40, parce que le vrai plexiglass est censé se découper super bien avec des bords propres

je vais fouiller chez moi pour voir si j'ai des des chutes

j'ai déjà fait sous-traiter pas mal de pièces en PMMA découpées au laser et c'est très très propre

Après peinture voila a quoi ressemble le cache ampoule murale que j’ai découpé l’autre jour au labo

vraiment classe, manquerai plus qu'un article sur notre blog ^^

c'est magnifique :)

j'ai ramené ça pour l'extraction des fumées.

c'est pas drôle, c'est en 220 V ;)

oui ça fait pas de la fumée quand on branche en 220V du coup

😁

Vous connaissez ?https://www.freebuyit.com/collections/gadget/products/this-awesome-laser-engraver

J'aime assez le concept ! Ce doit être le principe d'un scan, avec le laser fixe et un miroir mobile

intéressant. faut voir ce que ça prend comme données en entrées. Faut aussi faire gaffe à la sécu avec ce genre d'appareil. Tout repose sur l'utilisateur. faut pas mettre ses doigts entre la laser et la cible ...

Pio, il ne faut pas le laisser traîner entre les main de son gamin!

anhtuann a rejoint le canal.

Salut ! J'aimerais bien tester la decoupe laser ce soir. Y'aurait-il quelqu'un pour me montrer comment elle fonctionne ?

oui je serai là à partir de 19h

ah super cool, je passerai a 19h30

Work In progress >>>

Je suis parti là-dessus après être tombé dans un article du magazine Maker ci-dessous :

https://hackaday.com/2018/09/27/laser-noob-getting-started-with-the-k40-laser/

titimoby a rejoint le canal.

julie-m a rejoint le canal.

r..elodie a rejoint le canal.

laila.b a rejoint le canal.

rdeville a rejoint le canal.

au fait, demain je fais des courses pour tenter des cadeaux de noel en découpe laser, des conseils pour trouver des plaques de contrplaqué correcte ? @frogt peut être ?

y'en a dans toutes les boutiques de bricolage, y compris chez ADS. Si tu veux du joli contreplaqué faut aller dans les boutiques de modélisme

dans les magasins de bricolage y'aura pas de contreplaqué en moins de 5mm

chez les modélistes, tu peux trouver du bouleau ou du balsa en 3mm

ok, modelistes mes amis alors :-)

yep

Sur internet.... 30 euros les 30 A4

On peut couper 5mm de contre-plaqué. Faut juste être prêt à corriger quelques petites fibres un peu plus dures par ci par là. Mais c'est sur qu'avec du 3mm ce sera plus sûr, facile reproductible...

je n'ai plus de CP adéquat dispo désolé @lumi

dès que j'ai du matos qui peu servir au LOV vous serez informés.

@channel

@channel Il y a un problème : le tuyaux à brûlé et je dirais que ça a fait bouger la tête aussi

Non pardon la partie blanche est complètement fondue. J'avoue que je ne comprends pas assez comment ça marche, ça brûlait encore quand je m'en suis aperçue alors que le tuyau et là tête blanche était déjà brûlé

merci pour l'info, je pense qu'imprimer ce truc en PLA est pas une bonne idée, je vais essayer avec de l'ABS

on avait remarqué avant ce fail qu'en effet il était un peu noir ... mais bon là je pense que le tuyaux qui dépassait parfois à joué aussi

couper le tuyau et le remettre sans le bec plastique peut se faire en attendant ?

oui complètement, je vais acheter un 2e bulleur aussi pour équiper les deux machines simultanément

je viens de commander la 2e pompe et j'imprimerais les nouvelles souffleuses en ABS pour jeudi soir

il me semble que la pipette en verre c'était pas mal. Le plastique ca brule

@ jfmourges je crois que c'était le tuyau ou le support de la pipette en verre. j'ai d'ailleur peur que l'abs ca fasse pareil. faut peut etre penser à la ferraille... (non Obelix les champignon en salade c'est n'importe quoi : il faut les faire sauter!)

Oui effectivement, il me semble que l'abs a noircit progressivement

@lumi

@grapsus qu'est ce que c'est quoi donc?

des formes de découpes pour le cuir pour les petits n'enfants (éléphants, ours, taureau, hippo...)

themim a été ajouté au canal par jfmourgues.

@themim le point sur les graveuses laser: en fait @grapsus et @labolov.sylvain l'ont réparé jeudi dernier. Testé dimanche tout l'après midi elle marche bien (cuir/contreplaqué). Le tube de l'air est desormais dans un accordeon qui devrait empecher de le bruler (il ne devrait plus pouvoir trainer sous le laser). Par contre en effet la pipette en ABS sera mieux (ou en verre ou autre). Concernant celle de droite, on attends le 2e bulleur commandé par alexis, mais aussi de pouvoir la connecter à un ordinateur et à l'aeration. voili oilà tu sais tout :-) Si tu as des idées d'amélioration tu es le bienvenu pour en discuter/ les mettre en pratique :-)

(en tout cas c'était le point à dimanche, il y a eu des problèmes hier ?

ça y est le 2e bulleur est arrivé, il y a plus qu'à l'installer pour que les deux machines fonctionnent en même temps @themim il reste le problème que les souffleuses d'air en PLA ont tendance à fondre, je vais essayer de les ré-imprimer en ABS, mais si tu veux nous aider là dessus tu es le bienvenu

@lumi @grapsus Merci pour les infos ! En fait, quand j'ai découvert ce forum sur la découpe laser... c'est vraiment au dessus de mon niveau : je suis une bille en technique/main dans le cambouis... rien que PLA ou ABS, je ne sais pas ce que c'est à la base (du coup j'en apprends en même temps ;) Du coup, s'il y a besoin d'aide, je crois qu'il faut me considérer comme pur éxécutant !! ;) Mais si je peux aider comme exécutant, oui, je suis le forum de loin : si je peux être dispo pour aider à tenir un tournevis pendant que le cerveau donne des ordres, je me rendrai dispo !! Je suis passé mardi et, par précaution, on ne s'est pas servi de la découpe, je pense que le temps que l'info remonte... Je chercherai quand même pour voir si ça se récupère/achète en verre !

:seedling: c’est un bon début !

Pour la pipette de ventilation je peux la faire chez oim en acier. J ai rallumé le tour et je cherche des occases de m en servir.

@duberval classe ! par contre, vise peut être plus facile que l'acier (alu, bronze, cuivre...) Je dois pouvoir sortir un petit bout de chute au boulot avec un peu de chance. On vise 5cm de long et un trou de 1mm de diamètre.

Bon courage !

Et cool pour le tour !

Impec si tu peux avoir des bouts de chutes. Je crois que je vais faire quelques copaux aujourd hui voir ce que ca donne.

ah "tenir le tournevis" c'est aussi mon niveau ;-)

Pipette en verre dans la machine de gauche et pompe en cours de branchement sur la machine de droite pendant que j'écris

Génial !

cyril_carniere a rejoint le canal.

Suis passé rapidos au local aujourd'hui. J'ai mis en route l'extraction : franchement top en terme de silence (quand même pas inaudible au max, faut pas non plus rêver) et de débit.

Merci Sylvain !

Je précise : mis en route = testé rapidement. Il faut encore la relier aux machines.

yes papa!

toniodelaconcha a rejoint le canal.

@labolov.sylvain a connecté la découpeuse laser à la nouvelle extraction, plus de fumées :) j'ai refait un réglage de niveau, ça coupe au top

Félicitations les gars! Jolie boulot, je communique dessus.

gxerh_rxjrcnmol46 joined the channel.

@channel encore quelqu'un qui a oublié sa clé usb sur le pc de la découpe laser

@jfmourgues Merci, c'était la mienne :)

@labolov.sylvain hello. J ai vu des video de k40 qui gravait du verre. Bon j ai oublié l idée de le faire ay oiv mais j avais une petite question théorique. Est ce que le faisseau IR produit par le tube est ds une longueur d onde qui est absorbée par le verre. Et ce qui me fait dire oui c est le concepte de la serre qui laisse passer la lumiere mais qui retiens la chaleur interne. Un avis?

La K40 me semble a priori un peu légère, mais tu dois pouvoir faire une petite marque en effet. Le principe est le même que pour els autres matériaux : la lumière du tube CO_2 est absorbée par le verre. Il faut des verres très particuliers pour laisser passer les infra-rouges aussi profond (propriété utilisée pour créer les serres).

Merki!

june joined the channel.

@all alerte canicule (au cas où ia vous aurait échappé) : l'eau de refroidissement doit être froide pour pouvoir faire de la découpe. Donc, mettre de l'eau neuve et vérifier souvent si elle est froide ! (elle doit être en dessous de 25°C)

bien vu

Merci pour le rappel ! :)

on pourrait presque commander des pains de glace :)

Je viens de passer au SuperU et il n'y en a pas.

Vente de glace rue de la république :)

En fait, ce que j'ai en tête depuis lonnnnngtemps, c'est d'acheter un petit frigo d'occasion et faire un petit groupe de froid.

(enfin, faire passer la flotte dedans quoi)

crooks a rejoint le canal.

loreley a rejoint le canal.

fred.mas a rejoint le canal.

Bonjour, je voulais savoir si la découpeuse laser peux découper du polyglass ? Frédéric

faut s'assurer que c'est bien du polycarbonate

Plutôt que ce n'est pas.du polycarbonate non ?

faut que je relise la doc c'est ok pour du PMMA faut se méfier des autres

Ok merci pour les infos

stephane.parunakian a rejoint le canal.

@all le système a été réinstallé sur le PC fixe. Tout a l'air OK. J'ai aussi changé le filtre charbon actif, ça devrait moins entir lors des découpes.

T'as réussi à mettre le k40 sur le système pxe ?

ouaip

Je n'ai essayé qu'avec la machine qui est à côté et pas avec une deuxième, mais ça devrait rouler.

Cf https://framateam.org/labolov/pl/ak7kjkmmbt8d7bhpgq45f51dsw

bapt1st a rejoint le canal.

anthony_o. a rejoint le canal.

@channel de la gravure laser pilotée par `code python sur processing` ça vous parle ? Des collégiennes lilloises ont fait ça dans le cadre d'un programme proche de notre jump'in'tech local. Les photos sont sur https://twitter.com/FACEMEL59

Ce serait bien de proposer cela à Becomtech (programme Jump in Tech, pour la session 2020. e.vanoli@becomtech.fr et a.lusson@becomtech.fr

sylj a rejoint le canal.

Conseil pratique : plutôt que remplir une surface avec un niveau de gris (rater engrave très long ) on peut faire un remplissage avec une hachure vectorielle (vectoriel engrave = trait bleu). Il y a un plugin d'inkscape qui le fait bien : https://github.com/Deadolus/loksters_tools

Hello, hier en utilisant la machine, j'ai remarqué qu'elle ne découpait pas tout le projet. C'était assez aléatoire... Je l'ai noté dans le carnet.

ofe_spirographist a rejoint le canal.

@ofe_spirographist Le laser est de nouveau ok :) !

faut bien vérifier le circuit de refroidissement :laughing:

Un truc potentiellement super pratique pour accélérer la conception : https://tjltjl.github.io/plycutter/

j'ai eu une blague de déplacement aléatoire des lignes : des cercles qui devenait des patates. diagnostique: la plaque est trop légère ça bouge avec la machine: solution mettre des boules de pâte a fix entre la grille et la pièce.

arofarn a rejoint le canal.

hatch a rejoint le canal.

Je crois que j'ai oublié ma clef USB sur le PC de la découpe laser hier soir... :/

C'est classique, ça arrive souvent Si tu en as besoin rapidement, je peux te faire passer les clefs

Ca eput attendre lundi prochain. C'était surtout pour prévenir si quelqu'un la trouve ;)

Et voilà le résultat de la découpe d'hier pour ma petite station météo d'intérieur (température, humidité, pression, COV, particules en suspension)

laurentmeasson a rejoint le canal.

jeremiecambon a rejoint le canal.

Le crapaud du quartier, l'alyte accoucheur, gravé au laser hier soir, pour un premier essai pour moi,

Salut, vous achetez les où les planches, j'ai quelques idées de projets et il va me falloir de la matière première 😁

Salut, à Villeurbanne, certainement le plus proche, il y a ADS. Sinon, mieux, t'as Mineka => https://mineka.fr/ . En discutant un lundi, on m'a parlé d'une menuiserie pro pas très loin qui avait des chutes. Je n'ai pas le nom en tête. Pour la decoupe Laser (K40), nous avions acheté un lot aux bonnes dimensions, puis mis à disposition avec une cagnotte. Je ne sais pas s'il en reste. A voir lundi !

sinon il y a des planches en libre service au format A4 de 4 mm, c'est un euro la planche, le prix coutant

Oui j'avais parlé de l'entreprise Corne. Qui fait de la vente de bois et a qui il reste parfois de belles chutes qur les menuisiers ne prennent pas pour ne pas s'ecombrer. Et pour le laser c'est quoi comme type de planche ?

Corne &Cie vend des chutes ? bon à savoir, c'est vraiment pas loin de chez moi...

pour le laser, il n'y a pas trop de contrainte sur le type de bois. On fait des tests de vitesse selon la dureté. La seule contrainte c'est sur l'épaisseur : pas plus de 5mm, idéalement 3.5 En général, pour les essais, on prend du MDF pas cher. Si tu veux un joli résultat, il vaut mieux aller en boutique de modélisme pour prendre du balsa ou du bouleau. J'ai jamais vu de contreplaqué à moins de 5mm en magasin de bricolage. Chez Corne ils ont pas mal de bois intéressant, mais plutot en grosse quantité. C'est là que j'ai pris les planches en padouk pour ma guitare qui traine dans un coin :)

Ils donnent des chutes

Il s'agit en fait des chutes de découpe que commande les pro. En fait quand du fait faire une étagère en tripli par exemple, le menuisier va faire ses découpes dans un panneau de 2x4m et parfois il lui faut deux panneaux avec seulement 1m² pris sur le deuxième. Comme certains n'ont pas la place de stocker des chutes, il font payer les deux planches au client mais laissent le rab' sur place, j'ai déjà récupéré comme ça plusieurs m² de tripli gratos après être allé chercher ma commande. Ct Noël

Désolé pour les photes

rob192 a rejoint le canal.

flagrange a rejoint le canal.

xaviermeunier a rejoint le canal.

Salut, le voyant du filtre en bas s'est allumé, puis éteint sans rien faire ... de memoire, il y a peut être le charbon actif à changer ... a suivre ...

Le laser découpe avec difficulté : 7 passage pour du mdf 3mm. Alors qu'au début de la machine 3 passages suffisait. Nettoyage des miroirs et lentilles, réglage de hauteur pour la focale ?

Un peu de tout je pense, le mdf c'est super gras ça dépose de partout de la crasse

un peu de tout ça probablement, on a une sonde pour mesurer la puissance effective du laser, je te montrerai comment l'utiliser, ça nous dira combien de watts on a, quand la machine était bien réglée et propre c'était de l'ordre de 26 Watts

pr-shadoko a rejoint le canal.

Découpeuse réglée et nettoyée, on a gagné en efficience. Deuxième découpeuses en projet de mise en fonction avec @grapsus

je note les mesures de puissance tant que je m'en rappelle (puissances mesurées au courant max de 24 mA) - k40 historique à l'achat, puissance tube: 26W - k40 historique, puissance tube auj: 20W - k40 historique, puissance après miroirs: 15W - k40 historique, puissance après lentille: 10W - k40 spare, puissance actuelle tube: 33W - k40 space, puissance en sortie de lentille: 20W

5W de dissipés par le miroir et la lentille ? ça doit chauffer non ? :face_with_raised_eyebrow:

c'est cohérent avec les mesures il y a quelques années et sur ce qu'on trouve sur le net concernant les miroirs chinois, on peut avoir moins de pertes avec des miroirs faits dans d'autres matières, du berylium ou je ne sais quoi en fait ça fait 1.5W par miroir, sachant que sur les miroirs le faisceau n'est pas focalisé, le rayon fait quelques mm de large, donc ça devient tiède, mais pas de quoi faire un trou

OK ! Et des miroirs en berylium ? comme le JWST . Ca doit plus être la même gamme de prix :money_mouth_face:

oui c'est pas forcément la meilleure voie pour gagner en puissance, surtout que la découpeuse de spare avec nos mesures a 2 fois plus de puissance de coupe disponible en sortie de lentille

https://www.thingiverse.com/thing:3251638

Mais c'est une trestrestrestres bonne idee ca! C'est simple rapide et efficace on peut même garder le programme de base sans réfléchir à une alternative en mettant une commande externe au gcode (genre un potentiomètre gradué avec l'épaisseur du matériau à couper) j'avoue que je kiffe beaucoup le concept et encore plus si on peut rajouter du z dans le GCODE (bon ça me paraît plus compliqué...)

whouah c'est propre, après je me demande l'intérêt du moteur, vu qu'on fait ça que quand on ajuste le laser, je me demande si la même chose mais avec une une vis à tourner qui entraîne la courroie pour tout monter/descendre ça suffirait pas ?

nouvelle idée a la con de nuit. j'aimerai bien me faire mes t shirt mais la serigraphie c'est long et ch... du coup l'idée ce serai de faire des masque de serigraphie a usage unique gravées au laser (je sais pas peut être sur de la feuille de fécule de mais recyclable pour le coté bio (d'un autre coté les produits d'insolation et de lavage dans mes souvenir ils sont pas très bio non plus)) on fixe le masque sur le cadre et on fait un nouveau masque en

10 minutes et non plus une journée.

@duberval pourquoi pas, mais pour tester les matériaux, ça sera à faire à plusieurs en respectant les consignes de sécurité ;) éviter de partir à l'arrache sur ce coup là

J'ai fait ça en découpe laser. Je vais essayer de mettre les plans sur instructable ou autre

https://www.youtube.com/watch?v=xbzX3eUD4_I o_o

C'est cool comme machine, mais niveau sécurité, surtout en fablab :grimacing: : pas d'extraction des gaz/fumée/particule, pas de protection contre le laser (rebond...). Il lui manque une bonne boîte avec extraction vers un système de filtration.

Et la "qualité proto" :expressionless:

oui ce modèle là a l'air très bancal, mais c'est très impressionnant la vitesse et la finesse quand même

https://www.instructables.com/180-Arch-Lasercut-Lamp/

Et voici ma première page "instructable"

Ouaaa la posterité mec!

Salut ! Pour les experts de la découpe, le voyant rouge du filtre est allumé. J'imagine qu'une intervention est à faire. :hammer_and_wrench:

yep il faut décrasser les filtres en feutrine et jeter un oeil sur les charbons pour voir s'ils sont pas trop encrassés

J'ai passé toutes les feutrines à l'aspi. Par contre j'ai pas bien compris l'histoire des charbons

t'as fait ça quand ? on a tout nettoyé il y a une semaine avec le compresseur et la soufflette

mercredi mais bon il aura eu sa double dose de nettoyage

obiyan a rejoint le canal.

dawad a rejoint le canal.

citrouilleorange a rejoint le canal.

Abat jour en lasercut

Superbe ! tu l'as dessiné ou c'est un modèle trouvé sur le net ?

Les deux mon capitaine

ainaosm a rejoint le canal.

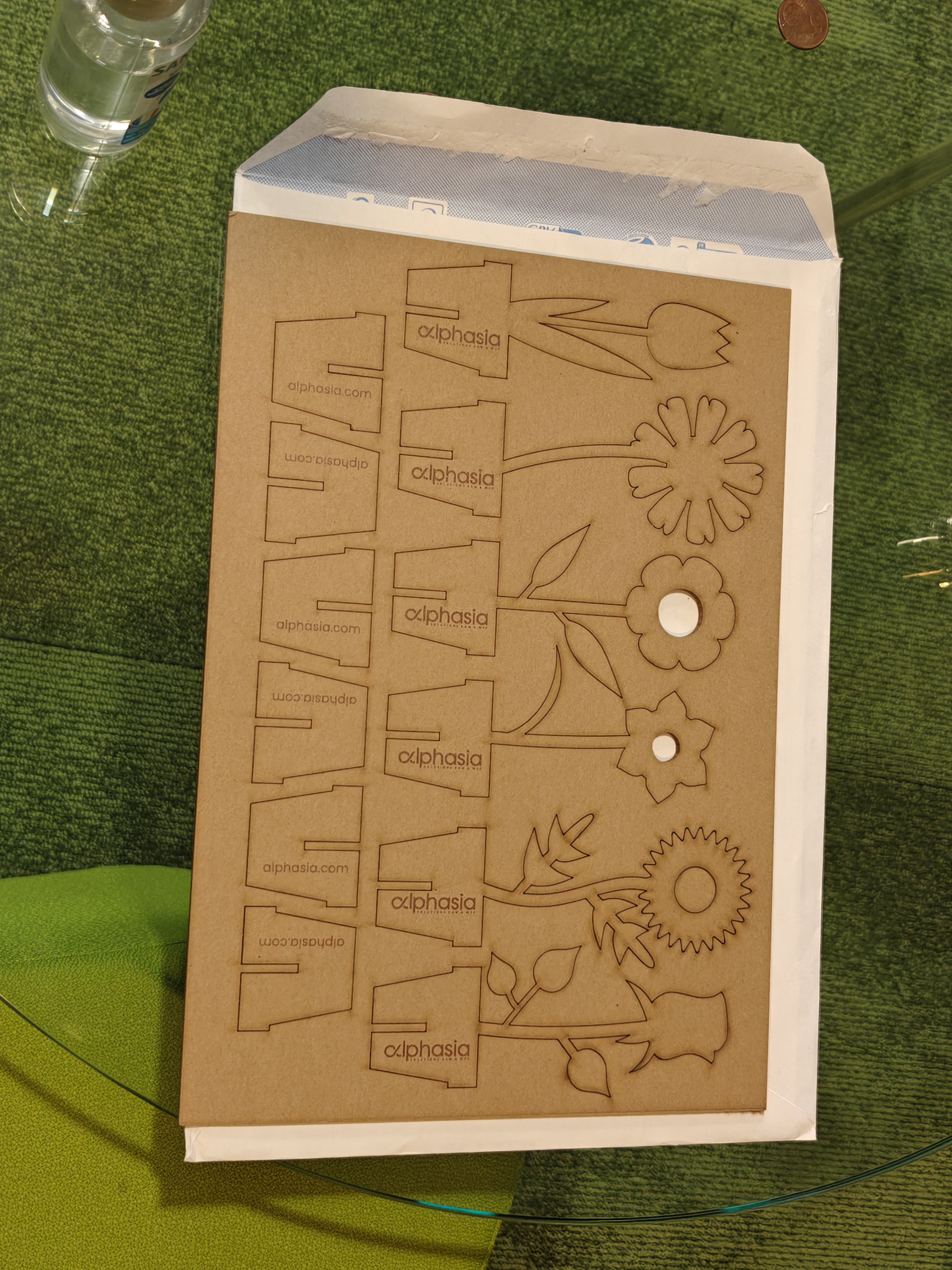

salut, est-ce quelqu'un a déjà découpé le carton mise à disposition dans le stock ?

Jamais découpé du carton, doit falloir réduire la puissance et augmenter la vitesse, je veux bien tester et donner les réglages

Merci, je n'ai pas trouvé d'info dans le cahier rouge à ce sujet ...

Ah, je serais potentiellement intéressé aussi, pour couper de la feuille de bois (placage) sans tout brûler, si c'est jouable

Bagues découpée au laser puis peintes assemblées et vernies

sylja a rejoint le canal.

Machine à réviser, la découpe devient fastidieuse

Par contre j'ai tester découpe de papier : 1 passe à 100mm/s en diminuant la puissance à 5mA au lieu de 13

Focale ou lentille encrassée ? :/

Suivi les marques, le MDF peut produire un bonne quantité de suie qui se dépose sur les optiques...

J'ai nettoyé les miroirs et la lentille à l'alcool, je effectivement ça marche mieux, il y a aussi un défaut de planéité

J'ai mis des rehausseurs de fortune et des bords pour que l'on puisse placer sa planche plus vite, je j'ai aussi réglé les guides lasers et fixé ça a la patafix

shaga a rejoint le canal.

Bonsoir, EST ce un moment propice pour apprendre à utiliser la découpeuse ? Car j'aimerais bien

Pareil, ce sera plus facile lundi soir. Il y aura plus de monde qui sait s'en servir.

Je peux vous montrer même en semaine vu que je suis en arrêt. La lasercut c'est pas compliqué, le plus dur c'est de maîtriser le dessin vectoriel, inkscape

Et la modélisation de projet en 3d à partir de 2d

Coucou, je fais remonter un vieux message concernant la température de l'eau du seau. Elle doit être en dessous de 25°C.

Ah ouais ... çà chauffe côté lasercut ! De memoire, la hauteur du plateau se règle avec les vis dans les angles. (50,8 mmm pour la distance focale du laser). Sur le site de l'AK40, il propose une cale à fabriquer : https://k40.se/k40-laser-lens-mirror/setting-focus/ @channel, peut être que nous l'avons déjà ? https://k40.se/wp-content/uploads/2018/04/align-4mm-material-160x300.jpg Cela permettrait de vérifier cette distance en différents points de la surface ... au cas où.

Okay. Je demande les disponibilités de Aina et je reviens vers toi. Merci beaucoup !

Faudra y mettre des glaçons alors

... voire des pains de glace.

qui sont dans le congel derrière une belle porte en verre ^^

j'ai commandé les 50 plaques MDF, elles arrivent lundi

Hello, avec fred on a changé la plaque de niveau à l'intérieur de la lasercut, réglage à faire lundi dans la suite de notre chantier du jour. L'ancienne plaque était voilée et donc il n'y avait pas le même focus du laser sur toute la surface

Réglage focale, ancien nid d'abeille laissé en place car le nouveau n'est pas adapté, 2 passes suffisent pour couper du mdf 3mm

@channel, je viens de documenter l'opération dans le wiki (les photos postées dans framateam ne sont pas conservées plus d'un an. https://labovilleurbanne.fr/dokuwiki/equipement:decoupe_laser:suivi_machine

les nouvelles planches 3mm en MDF A4 en libre service (1€ la planche) sont dispo à côté des découpeuses laser :)

Salut ! Sera tu là, le lundi 24 ( demain) à 19 h pour nous montrer comment utiliser la découpeuse avec Aina ?

Oui

Hello, j'ai trouvé que l'aspiration filtrante de la lasercut ne fonctionnait pas bien, le voyant n'était portant pas rouge. J'ai ouvert la filtration pour tenter un nettoyage rapide à l'aspirateur. J'ai étais étonné de ne pas trouver de charbon. J'ai cherché une notice mais sans succès. Je suis absent pour trois semaines mais si quelqu'un a des infos sur le sujet, je le rendrai dispo pour la maintenance de la machine

Merci @jeremiecambon pour ta vigilance ! Je ne sais pas si on a un manuel utilisateur. https://www.asair.fr/produits-asair/filtration-purification-air/filtration-des-fumees/ https://www.asair.fr/wp-content/uploads/2018/10/Unite-de-filtration-SFM-1.pdf A suivre ...

Je viens d'appeler ASAIR, La commande date de 5 ans (4000 euros). ASAIR regarde dans ses archives et devrait envoyer le dossier technique. Pour le moment, ne pas utiliser la lasercut. Une pièce de la hotte aspirante n'est pas remontée (celle posée sur le clavier du PC). A suivre ...

Asair vient d'envoyer la doc :

@jeremiecambon effectivement il y a 2 kg de charbon actif prévu !

Ha bah ça devait pas bcp filtrer avant sans les charbon

A priori, nous devrions avoir du consommable (filtres) d'avance sauf si les filtres ont déja été changés ... https://labovilleurbanne.fr/dokuwiki/equipement:decoupe_laser:suivi_machine

lologaugau a rejoint le canal.

leonlyon a rejoint le canal.

@leonlyon (suite à ton sms), je ne sais pas quand la decoupe Laser sera à nouveau utilisable. Le filtre HS coûte plus de 300 euros et nos finances ne le permet pas à ce jour.

Est ce que la solution ne serait pas de raccorder directement à l'extérieur en utilisant l'extracteur ?!

Il y a une grille en façade au dessus de la porte qui donne sur le parking

Il peut y avoir des problèmes de voisinage : bruits de soufflerie et odeurs de brûler... D'autant qu'il ne fait toujours pas froid en ce moment.

Je me suis aussi posé cette question. D'un point de vue purement technique, pour toute ventilation haute, il faudrait une ventilation basse aussi. L'existante dans la façade sur rue a été rebouchée. Elle est derrière le radiateur de la vitrine Est. Le problème est probablement que cet air là est bien pollué par les voitures et que ce n'est pas neutre pour le chauffage en hiver (qui consomme de l'électricité). A voir... Question nuisances, il faudrait regarder les normes qui s'appliquent aux ventilations, je suppose (type de rejets autorisés, distances des rejets par rapport aux ouvertures de la façade au dessus, etc.) . Remarque valable pour l'imprimante résine, d'ailleurs. Peut-être que ma proposition est complètement hors sol, mais je la fait quand même. Ne serait-il pas possible de réaliser un système mixte pour la lasercut : un pré-filtrage avec les filtres que nous avons déjà (les plus grossiers), du charbon actif, mais sans HEPA (qui est très cher) ? L'air rejeté à l'extérieur serait ainsi préfiltré à prix plus bas, mais moins finement que pour un recyclage complet dans le local. C'est juste une hypothèse. Je n'ai pas pu résister à l'envie d'aller voir la grille de ventilation : effectivement, elle tombe juste sous une fenêtre. Pas terrible pour les voisins du dessus. Par contre, il y a une autre grille de ventilation (plus petite : 10x10cm) dans le faux-plafond des WC qui donne sur le porche. Il faudrait peut-être voir si elle permet d'évacuer l'air conduit par un flexible de 100mm de diamètre (diamètre de la machine de ventilation du fablab). Il est fort possible qu'elle ne soit pas assez ouverte pour cela et/ou qu'il faille amener le flexible au ras de la grille, ce qui demande un peu de boulot.

Merci @citrouilleorange pour ton analyse... le mixte est à étudier

Grapsus et Arofarn connaissent bien mieux que moi les caractéristiques des filtres dans un fablab. Il faut voir ce qu'ils disent à ce sujet. Perso, je suis habituée à bosser avec un BET fluide qui me dit si un scénario est réaliste ou non :-). J'ai juste en tête les grands principes et l'habitude d'explorer différents scénarios pour essayer de trouver le plus adapté au contexte et au problème posé.

Autre scénario possible, mais qui a un impact important sur l'organisation du local : évacuer ce qui sort de la machine de ventilation sur rue. Pas de problème de nuisances puisque la bouche de ventilation est en bas, donc loin de la fenêtre d'un voisin, la rue est déjà hyper polluée et bruyante. Cela suppose alors de capter de l'air pur côté cour (par la grille au dessus de la porte), mais avec un ventilateur (car la grille se situe en hauteur) et un flexible cheminant dans le faux-plafond. L'avantage de cette solution, c'est que l'on ne fait entrer l'air froid qu'en allumant le ventilateur qui aspire l'air extérieur, ce qui limite les déperditions thermiques en hiver. L'air entrant est aussi de meilleure qualité. Par contre, côté organisation spatiale du local, c'est beaucoup plus contraignant par rapport ce qui existe déjà. Sauf, éventuellement, si on imagine un poste lasercut/résine au niveau de la vitrine Est, ce qui pourrait laisser plus de place au fond pour la zone CNC/menuiserie (qui a aussi des problèmes de ventilation, dans un autre genre, mais un nouvel adhérent a commencé à y réfléchir). Cela permettrait éventuellement aussi de regrouper tout le matos au même endroit, au fond du local.

fredcheminsdereves a rejoint le canal.

sowlipsism a rejoint le canal.

Bonsoir A-t-on un délai à présent pour la remise en route de la découpe laser ? Dans cette attente Cordialement

bonjour, on a changé de système d'évacuation, ça fonctionne

Merci de votre retour. Je viendrais lundi soir. Cordialement

Bonjour Je pense que j’ai oublié ma souris lundi soir Je viens ce soir. Merci de la mettre de côté du jamais quelqu’un la trouve

simw a rejoint le canal.

Je viens ce soir après 20h, si certaines veulent quelques conseils

Bonjour à tous Je viens de mettre en ligne sur mon site [cheminsdereves.fr](url) dans la partie blog un article présentant le LOV avec des liens vers le site de l’association. Si jamais certains parmi vous ont 5 mn à perdre😉, merci de me mettre un (ou plusieurs…) commentaires. Cela m’encouragera à continuer… Bonne journée à tous

Apparemment le lien ne fonctionne pas 🤔

[https://www.cheminsdereves.fr/ ](url)

Toujours pas

La Découpe Laser est réparé après ce message d'erreur du à la courroie :ok_hand:

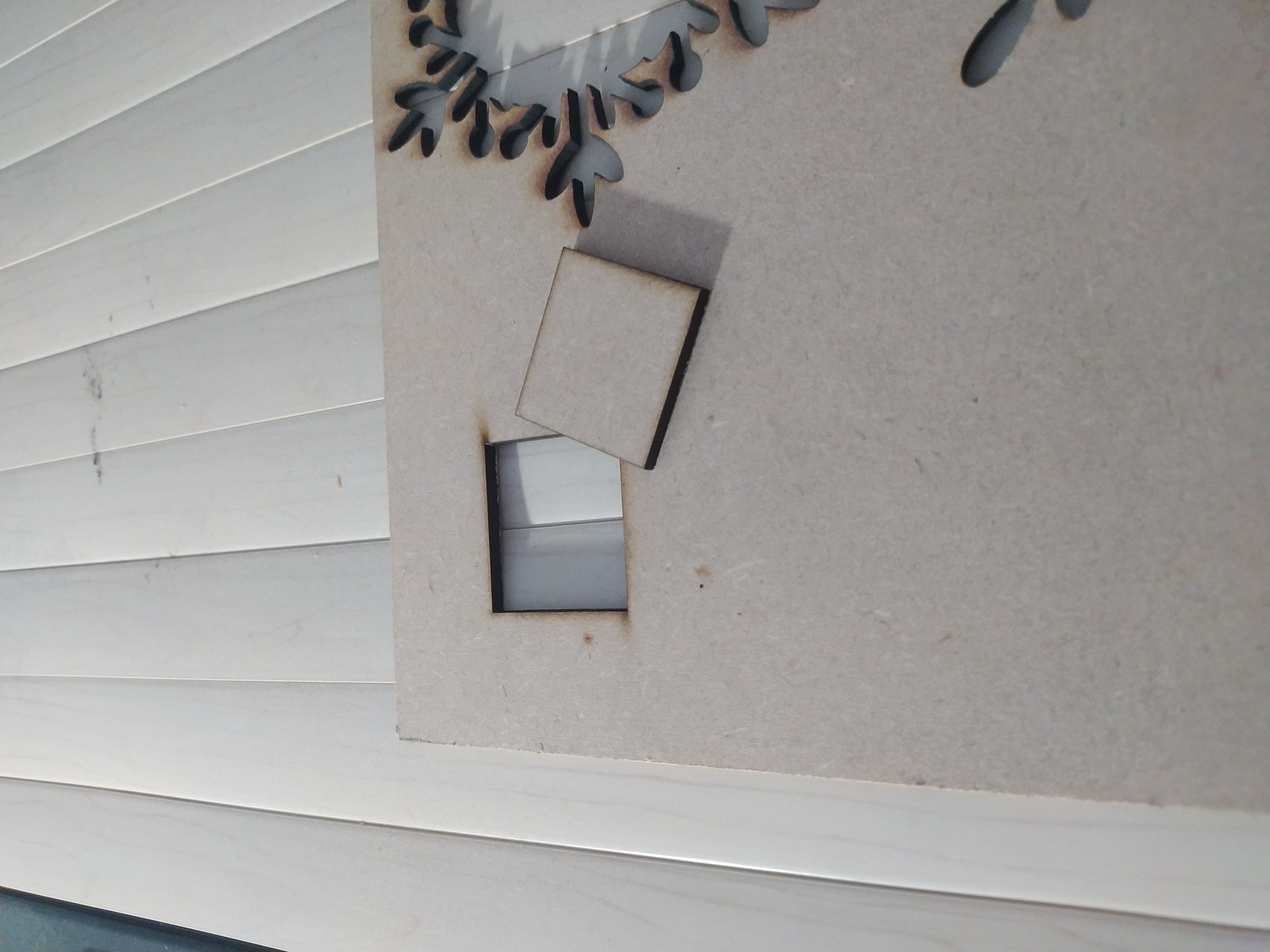

Hello, depuis peu la découpe de décale de 1mm à la seconde passe :/, cela la déjà fait ? cela n'a pas l'air d'être la planche A' qui bouge

Voici le souci qui se produit uniquement découpe

Potentiellement courroie par assez tendue, je regarde lundi

Bonjour à tous La découpe laser fonctionne-t-elle mieux ? Le FabLab sera-t-il ouvert ce soir ?

@fredcheminsdereves bonjour avec @nrineau on a remis en état la laser lundi soir, plus de décalage, ça coupe bien pour la permanence ce soir Lilian n'est pas là et je ne suis pas dispo, pas encore sûr qu'on soit ouverts

Merci pour ce retour. Tenez nous au courant si vous ouvrez ce soir

@fredcheminsdereves désolé pas de volontaire disponible pour la permanence ce soir : https://framateam.org/labolov/channels/local

Bonjour à tous Le FabLab sera il ouvert ce soir ? Bonne journée

@fredcheminsdereves affirmatif, ouverture par moi même à 19h :)

Bien noté merci

Salut. Quelqu'un a déjà tenté de la découpe de mousse EVA ? A priori, ça passe bien en découpe laser, mais je ne sais pas ce que ça donne avec nos machines (épaisseurs tolérées, paramétrage...).

@nrineau hello ! la boite en bois avec les trous circulaires que t'as fait avec la CNC, le but c'est de l'utiliser comme un Té avant la turbine ou alors à la place de la turbine, il manque une face non ?

nrineau a été ajouté au canal par grapsus.

Bien avancé sur la fixation du plateau hier

J'ai oublié ma clé usb sur l'ordi de la découpeuse laser hier 🤦 J'essaierai de passer demain pour la récupérer mais si je ne peux pas, merci au prochain de me la mettre de côté 🙇

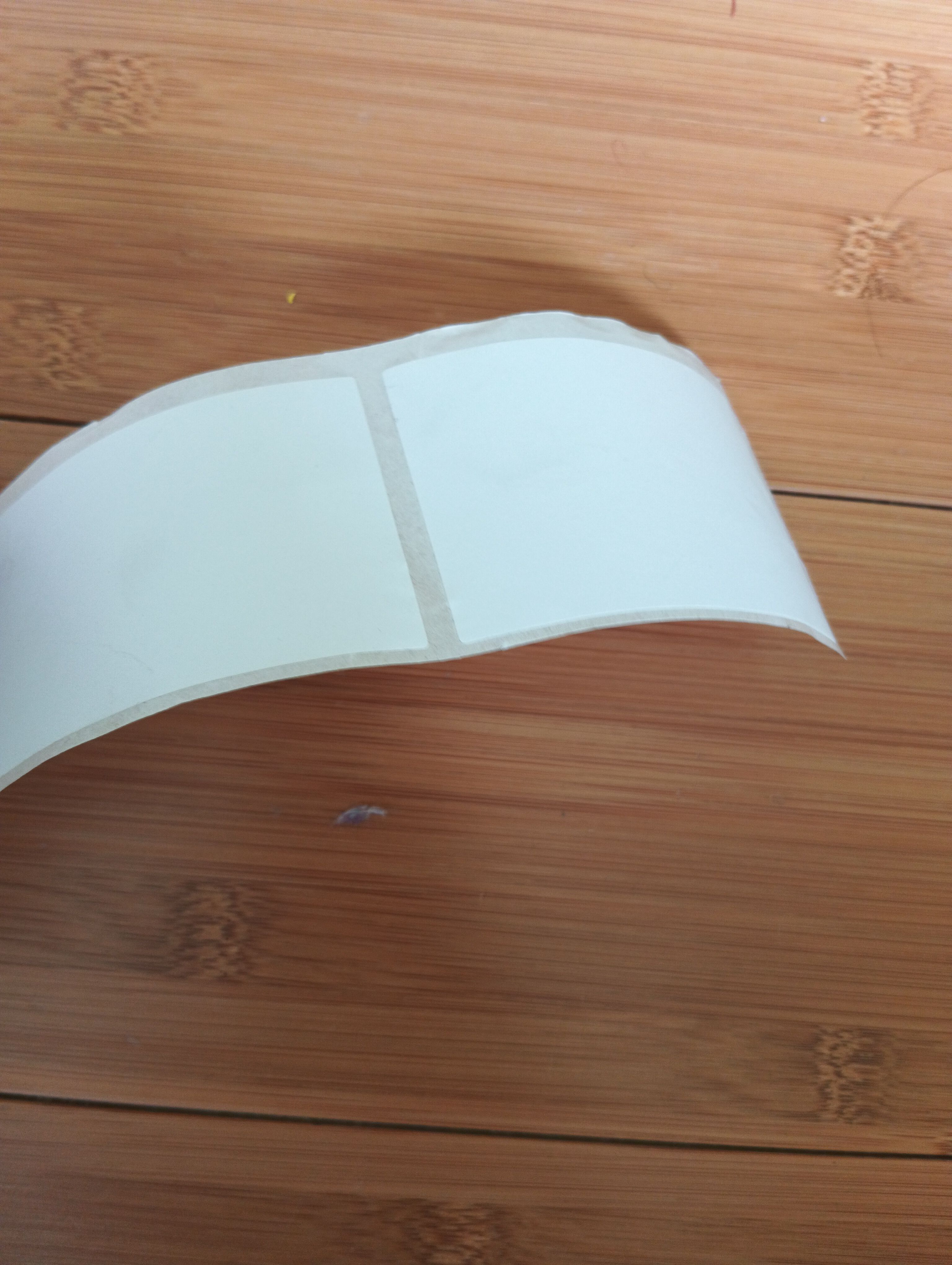

Bonsoir à tous Quelqu’un a t il déjà essayé de découper des feuilles de plastique fin (épaisseur inférieure à 1 mm) ? Merci à vous

Oui, j'avais fait des pochoirs sur des feuilles plastique, mais faut baisser la puissance et monter la vitesse

Merci !

Bonsoir ! y a t il des ventes un peu ?

@nrineau c'est branché, même pas besoin d'adaptateur

pour éviter un nid d'abeille super cher et mou je vais essayer de copier ce plateau de découpe de la marque Ortur:

c'est des rainures de ~1cm de profondeur en alu, je pense que je peux acheter 3-4 profilés d'alu en U pas chers et en visser des morceaux en parallèle

il y a un mec qui semble l'avoir fait ici:

https://nozzler.io/test-du-ortur-laser-master-3-20w/

La 2e découpeuse laser est branchée et en service ! Coupe du 3mm à 12mm/s 2 passes, testé aux 4 coins du plateau

eric10890 a rejoint le canal.

laurianecarra a rejoint le canal.

ketchmaat a rejoint le canal.

nonodu7 a rejoint le canal.

shonk a rejoint le canal.

le stock de planches MDF 3mm en libre service est re-rempli :)

j'ai reçu les nouveaux miroirs et lentille, je teste ce soir @christianad

christianad a été ajouté au canal par grapsus.

Ok , il faudra que j'installe un nouveau tuyau d'air avant.

Hello, est-ce qu'au moins une des deux machines est de nouveau opérationnelle ce soir ?

@thori je suis pas sûr, celle de droite il faut régler la hauter, celle de gauche il faut réaligner les miroirs, je pourrai faire ça lundi prochain

Du coup je suis passé et finalement le réglage approximatif de la hauteur que j'avais fait la dernière fois était pas si mal que ça Donc celle de droite fonctionne, juste, le nid d'abeille étant un peu déformé il vaut mieux se placer aux centre pour rester au bon focus

ça marche, content que tu aies pu faire tes découpes ! je m'occupe de celle de gauche lundi :)

En principe celle de gauche est réglée, il reste à la tester.

@christianad j'ai reçu la tête soufflante pour la découpeuse laser, on va avoir une machine d'enfer :D

Super

les gens on découpe du 3mm MDF (13 mm/s) et du 5mm contre plaqué (10 mm/s) en une seule passe après les upgrades !!

super boulot @grapsus et @christianad

C'est bô

ben68 a rejoint le canal.

https://civade.com/post/2020/08/23/D%C3%A9coupe-laser-CO2-K40-:-R%C3%A9alisation-d-un-lit-motoris%C3%A9

Salut la team je suis nouveau dans le groupe j'ai acheté une découpe laser sculpfun s30 pro et je cherche à faire se topper

je pense il faut commencer part transformer en fichier .svg .https://convertio.co/fr/png-svg/

enjary a rejoint le canal.

lroy a rejoint le canal.

j'ai reçu la nouvelle extraction 180 m3/h en 100mm, hâte d'installer ça lundi

nouckey a rejoint le canal.

Je suis passé faire un peu de lasercut lundi et j'ai remarqué que le laser n'arrivait pas perpendiculairement à la planche. Ce n'est pas trop gênant pour la gravure, mais c'est notable à la découpe. J'ai vu ça sur la fin, donc je n'ai pas regardé plus que ça mais il y a peut-être quelque chose qui a bougé dans les réglages

Beaucoup de k40 sur le net ont des problèmes de perpendicularité.

yellam a rejoint le canal.

Bonjour à tous.tes, j'aimerais découper une tôle alu (0.8mm d'épaisseur), est ce que ça se fait avec la découpe laser présente au LOV (je n'y connais absolument rien) ? Merci :)

Hello, Pour découper du métal avec un laser il faut a peu prêt 1kw et c'est une 40w, donc carrément impossible. Avec 40w on découpe du bois, du carton, du plexiglas et autre matières sensibles a la chaleur.

Ah oui ! Merci pour ton retour !

Est ce qu'il y a qqchose au LOV qui ferait l'affaire ?

La CNC pourrait découper du métal, mais on n'a pas de système pour la lubrification de la fraise durant l'usinage (nécessaire pour du métal). Cela dit ça m'intéresse aussi, donc on peut se pencher sur le sujet :wink:

la tole ça reste de l'acier, peut-être si c'est très fin en allant doucement ça passe, mais on a pas une CNC à acier

l'alu j'ai déjà découpé, même sans huile en allant doucement ça marche bien

@thori pour info on a un systeme de micro lubrification de la fraise (et même de l'huile de coupe deja faite) c'est la seringue + robinet accroché à l'axe Z. il faut juste sécuriser l'espace car le medium "boit" l'huile . une bâche sur le martyr ça suffit. mais sinon ça marche (bon d'accord pas pour l'acier après une vrai fraiseuse c'est pas le même prix / encombrement/ poid / conso electrique / outillage annexe)

piouw a rejoint le canal.

my bad, j'avais mal compris l'étendue de ce qui manquait :wink:

olivier_paturel a rejoint le canal.

danielhalte a rejoint le canal.

vknecht a rejoint le canal.

glandhi a rejoint le canal.

geraldinefrancois a rejoint le canal.

qbene a rejoint le canal.

fripperiehbst a rejoint le canal.

marmelade a rejoint le canal.

melanie96 a rejoint le canal.

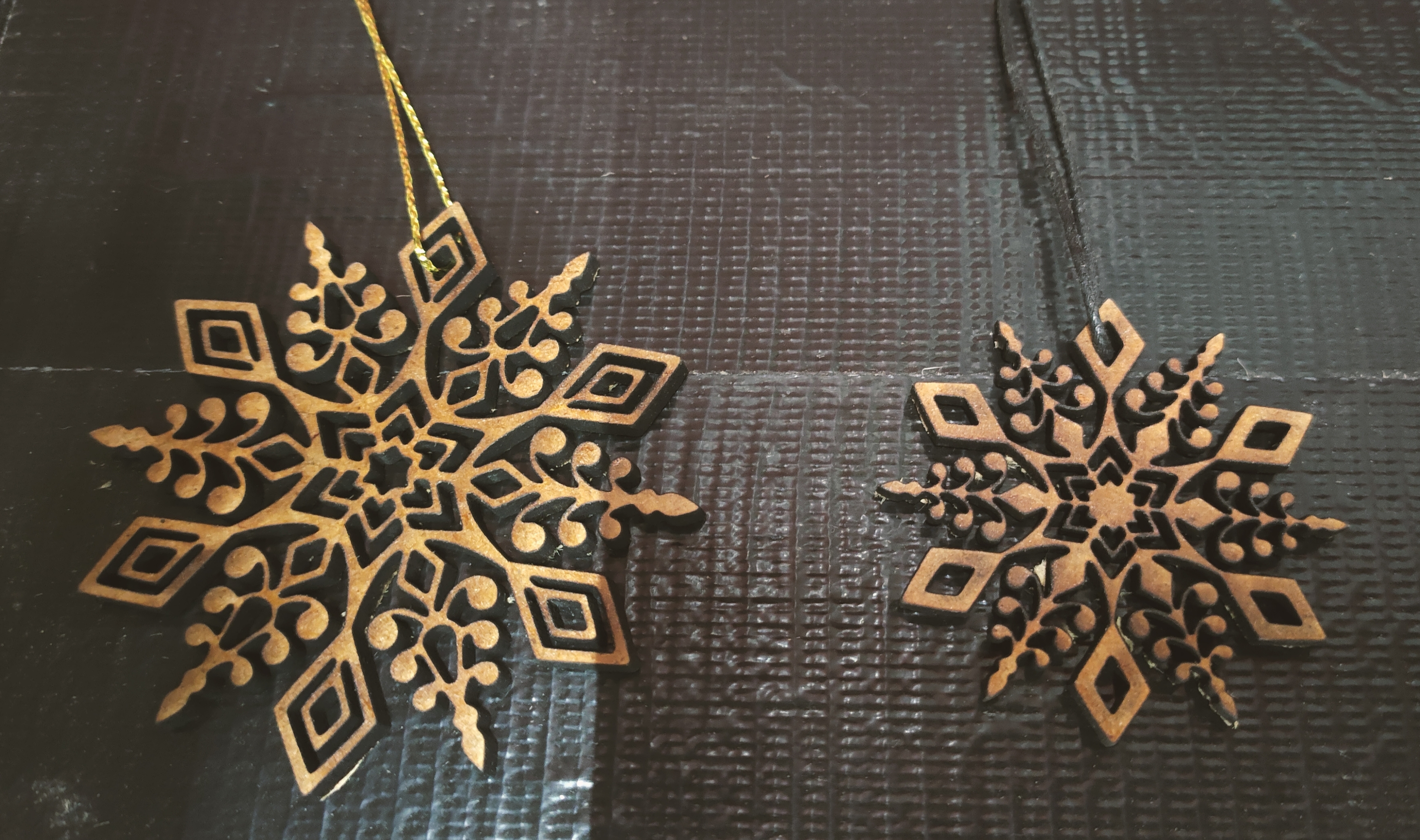

Fait ce soir au LOV, en vente au prix libre pour l'association.

@geraldinefrancois bien joué c'est super détaillé

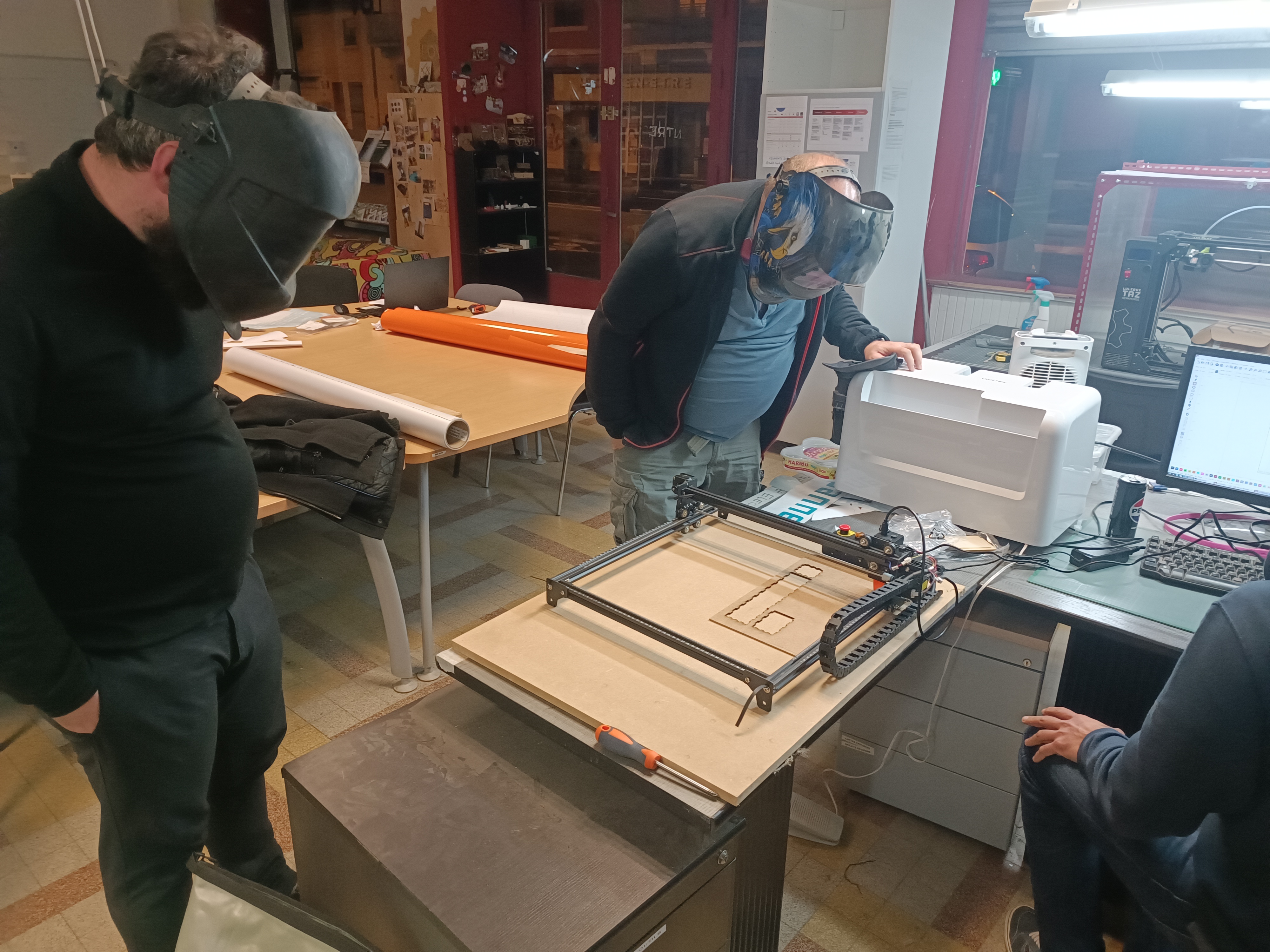

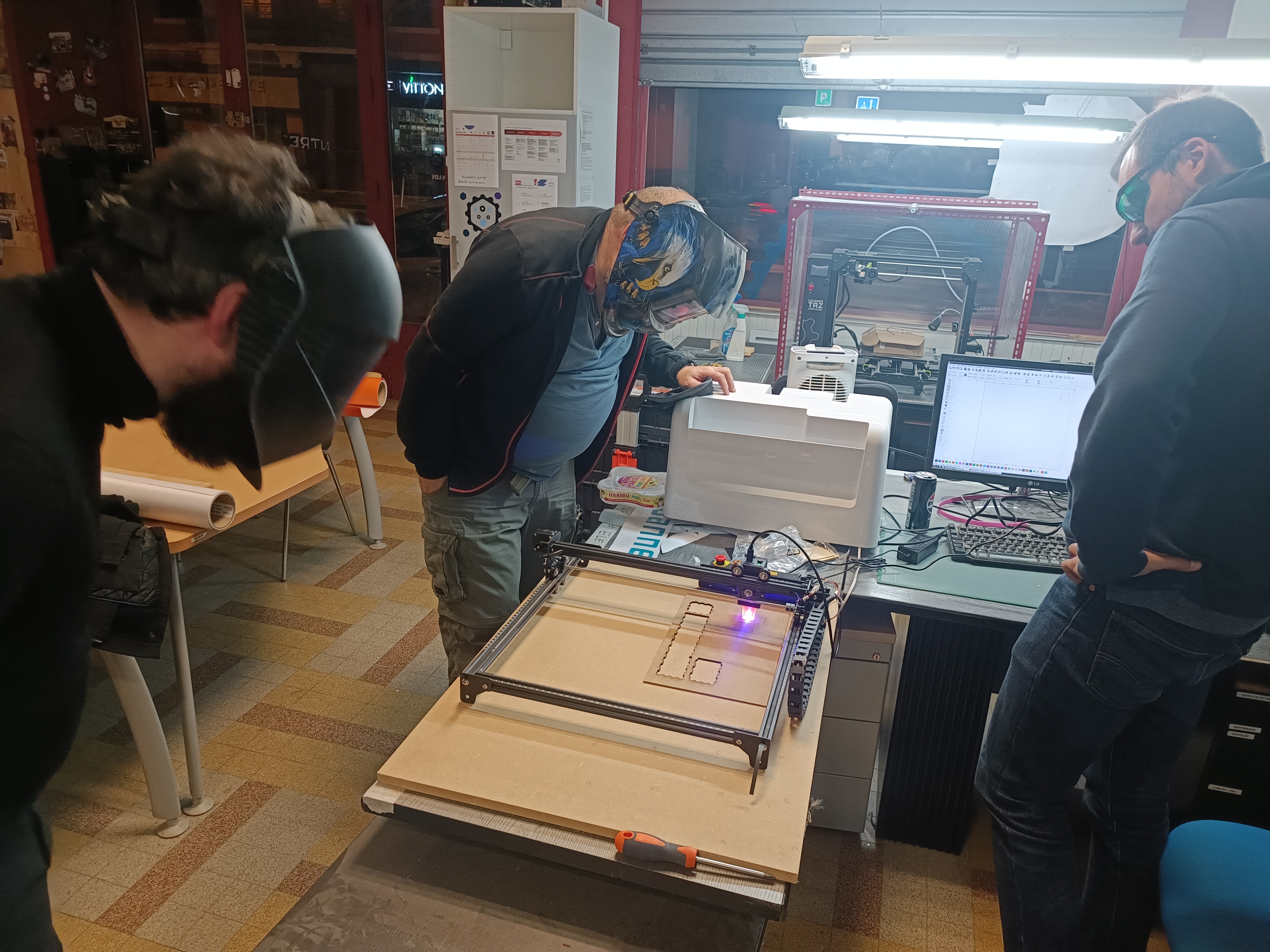

la nouvelle découpe laser Ortur est arrivée, je la ramène lundi, mais c'est 100% en kit, il va falloir un peu de travail de montage

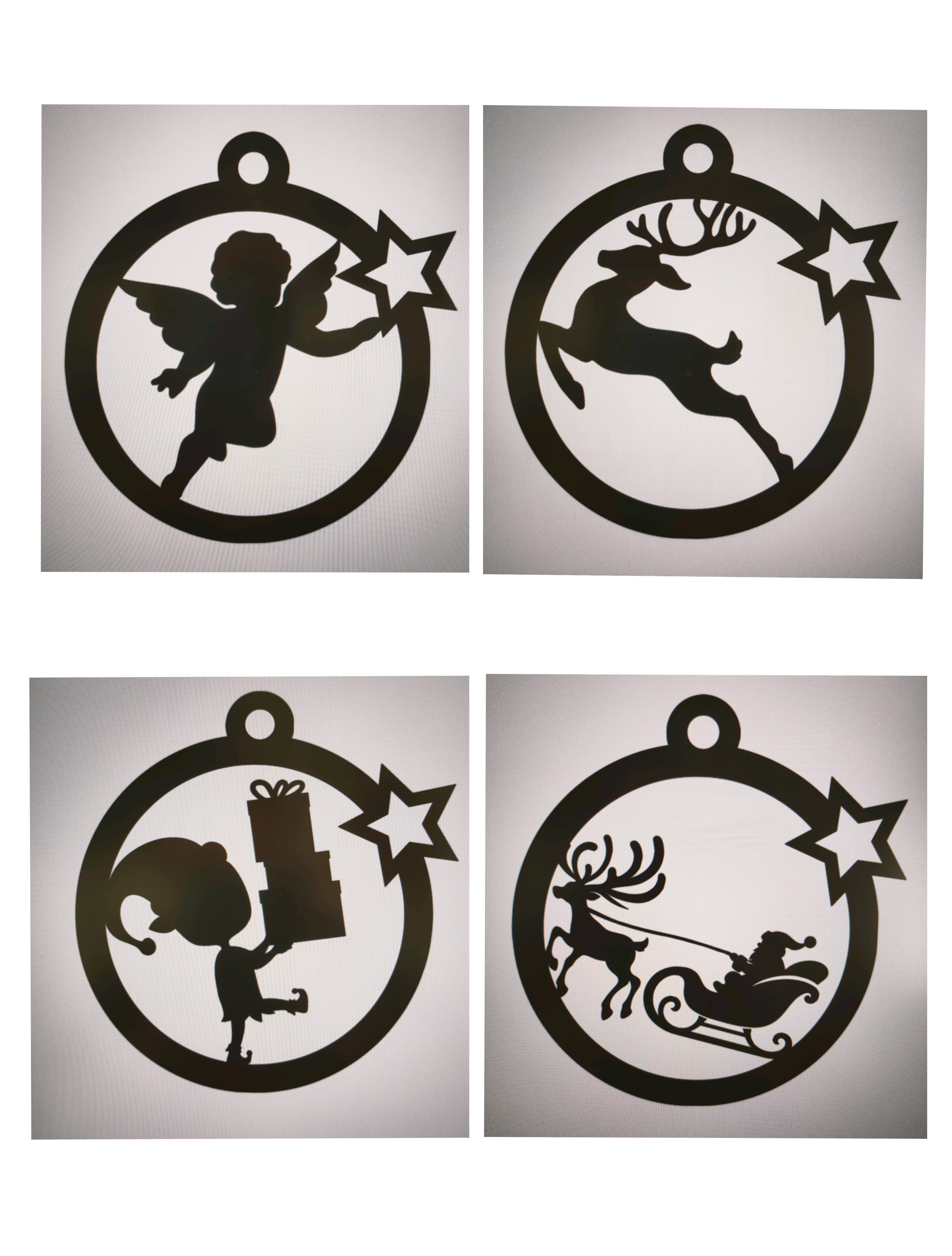

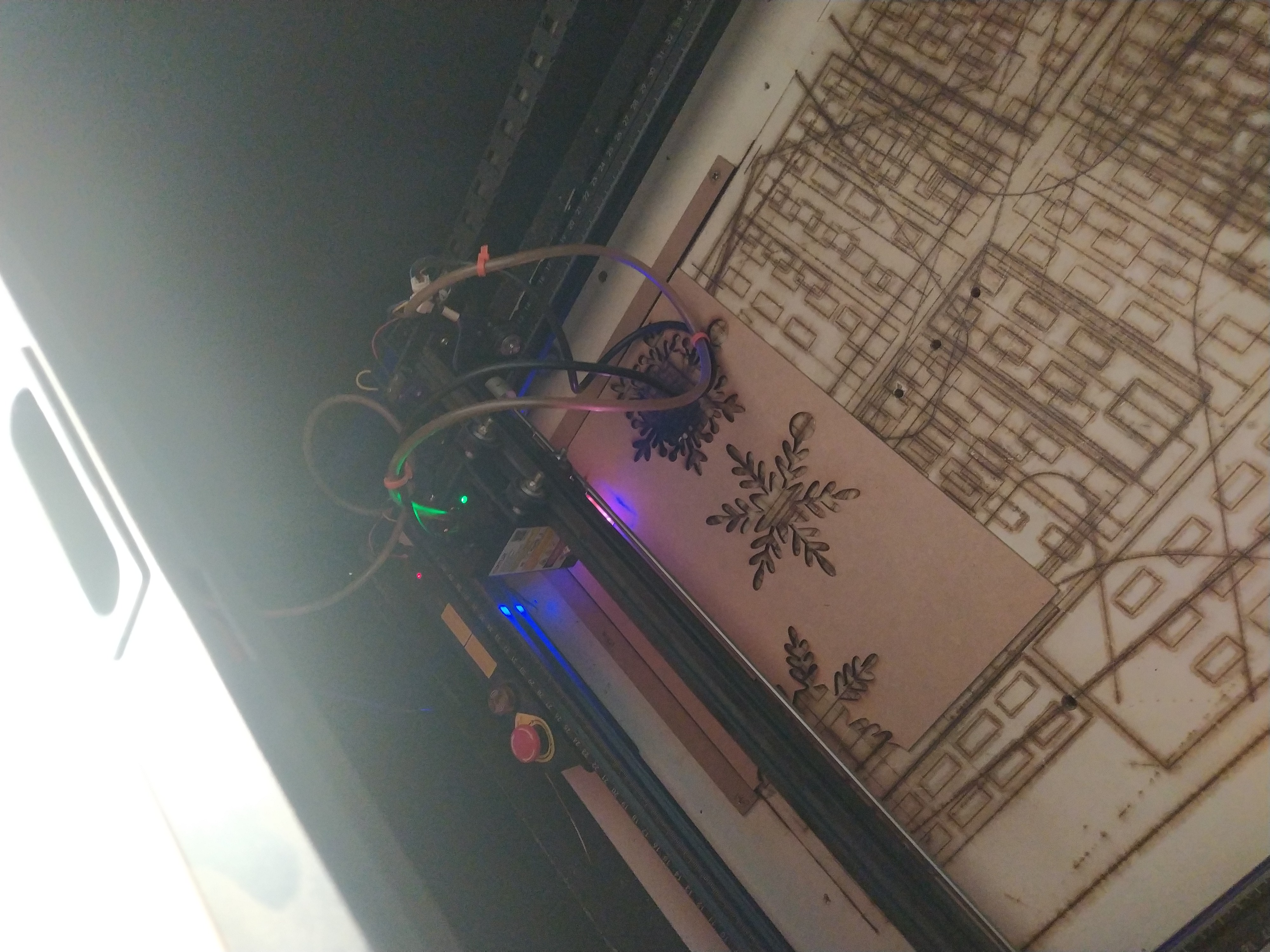

J'ai préparé d'autres dessins pour faire des décorations de Noël à la découpe laser. Est-ce que ça vous convient ?

coucou ! après l'élec et bientôt la couture, j'aimerais bien apprendre la découpe laser en 2025... j'aimerais partir sur ce projet par exemple : https://www.thingiverse.com/thing:123412/makes - est-ce que quelqu'un serait chaud de faire une petite formation pendant une permanence ?

Salut @nouckey, bien sur en 20/30 Mins la prise en main peut être faite ;) Normalement je fais la permanence de Mercredi prochain et pourrai te présenter la machine.

@grapsus a t'on des planches de bois A4 arrivés ou en commande ?

trop cool pour la prise en main :) par contre je disais plutôt 2025 car là mon carnet de bal est plein jusqu'à la fin d'année :) mais je relancerai ! merci !

@obiyan il faut que j'en prenne chez ADS, si t'as du temps je peux te donner la référence

Ok je prend la référence, je peux y passer bientôt

c'est du MDF 3mm à la coupe, ils ont une taille de découpe minimale, donc on peut pas demander 20x30, par contre 20x60 ça passe, donc je commande 25 morceaux de 20x60 à la coupe et après au lov je coupe le tas au milieu avec la scie à onglet et ça produit 50 planches de 20x30, ça revient autour de 80 cts la planche contre 1.5 euros sur amazon

Nouvelles planches A4 disponibles 😉

gus69 a rejoint le canal.

Bonjour tout le monde Je voudrais découper une planche pour avoir comme dimensions finales 30*40 cm. Vous savez si c'est possible avec la machine du lov, ou c'est trop grand ?

Est-ce que vous connaissez l'épaisseur maximale qu'il est possible de couper ? C'est valable uniquement pour du médium, ou du contre-plaqué, ça passe aussi ?

On a une nouvelle laser cut qui peut faire du 30x40. Mais elle pas encore qualifiée. Ok connais pas encore c possibilité de découpe. On doit faire des test de découpe lundi.

la gravure marche super bien, 15000mm/min, puissance variable qui fait les niveaux de gris

@sylja a quitté le canal.

Hello, juste pour confirmation, c'est du 3 ou 4 mm ? (c'est pour savoir comment je dois dimensionner mes onglets)

Pour la ventilation des laser. https://fr.xtool.com/products/xtool-safetypro-if2-ventilateur-de-conduits?ref=QXYFBv4fDr69TF&utm_medium=influencer&utm_source=goaffpro&utm_term=6589

3mm normalement

au fait il y a plein de nouveaux modèles sur https://boxes.hackerspace-bamberg.de/

@nrineau on a testé le air assist grâce à une idée géniale de @nonodu7 : juste branché le tuyau sur la soufflette du compresseur en réglant le détendeur au minimum c'est super propre, aucune trace de brûlure, on arrive à couper du bois solide de 8mm, par contre 10mm c'est inatteignable même avec un débit d'air très fort, peut-être avec une tête de 20 ou 40W c'est possible mais 8mm fiables c'est déjà une amélioration énorme par rapport à la k40 on passe commande pour le air assist + l'extension 80cm ?

Super idée le compresseur

Pour le kit pas de soucis envoie les réf.

Ou sinon un petit compresseur connecté au deux graveur

en fait les compresseurs silencieux sont 2x plus chers que l'accessoire officiel Ortur, et les compresseurs premier prix font > 80 dB, ça va être infâme

Oui c'est 3mm

Hello, je tente de faire de la découpe depuis hier, mais je rencontre quelques soucis - en réglant la puissance sur le marqueur max de la machine j'ai eu besoin de beaucoup de passes pour couper (4 voire 5 en 8mm/s) - au bout d'un moment il n'y avait plus de laser (??) - en jouant un peu avec le potentiomètre, j'ai remarqué qu'en *baissant* la puissance le laser fonctionnait (mais toujours pas sur la position max) et semblait plus fort que ce que j'avais au max - après avoir tourné un moment comme ça, je n'ai a nouveau plus de laser, quel que soit le réglage du potentiomètre plus de laser = la tête bouge, mais il n'y a pas de faisceau ; à l'arrêt le "test switch" ne produit pas non plus de faisceau est-ce que c'est un symptôme connu d'un problème courant (genre, besoin de nettoyer les miroirs et lentilles) ou est-ce que c'est plus grave que ça ? (notes : la pompe fonctionne et a de l'eau, le "laser switch" est enclenché, j'ai tenté de redémarrer la lasercut puis de la laisser arrêtée un moment)

Le pb est sur la k40 de droite, le tube laser ne s'allume pas comme cela sur un test switch :

Pas de bruit, pas de lumière

jdorel a rejoint le canal.

mymy3 a rejoint le canal.

domboss0 a rejoint le canal.

la k40 est réparée grâce à @christianad (c'est me transo qui était HS) il faut juste re-vérifier les miroirs lundi

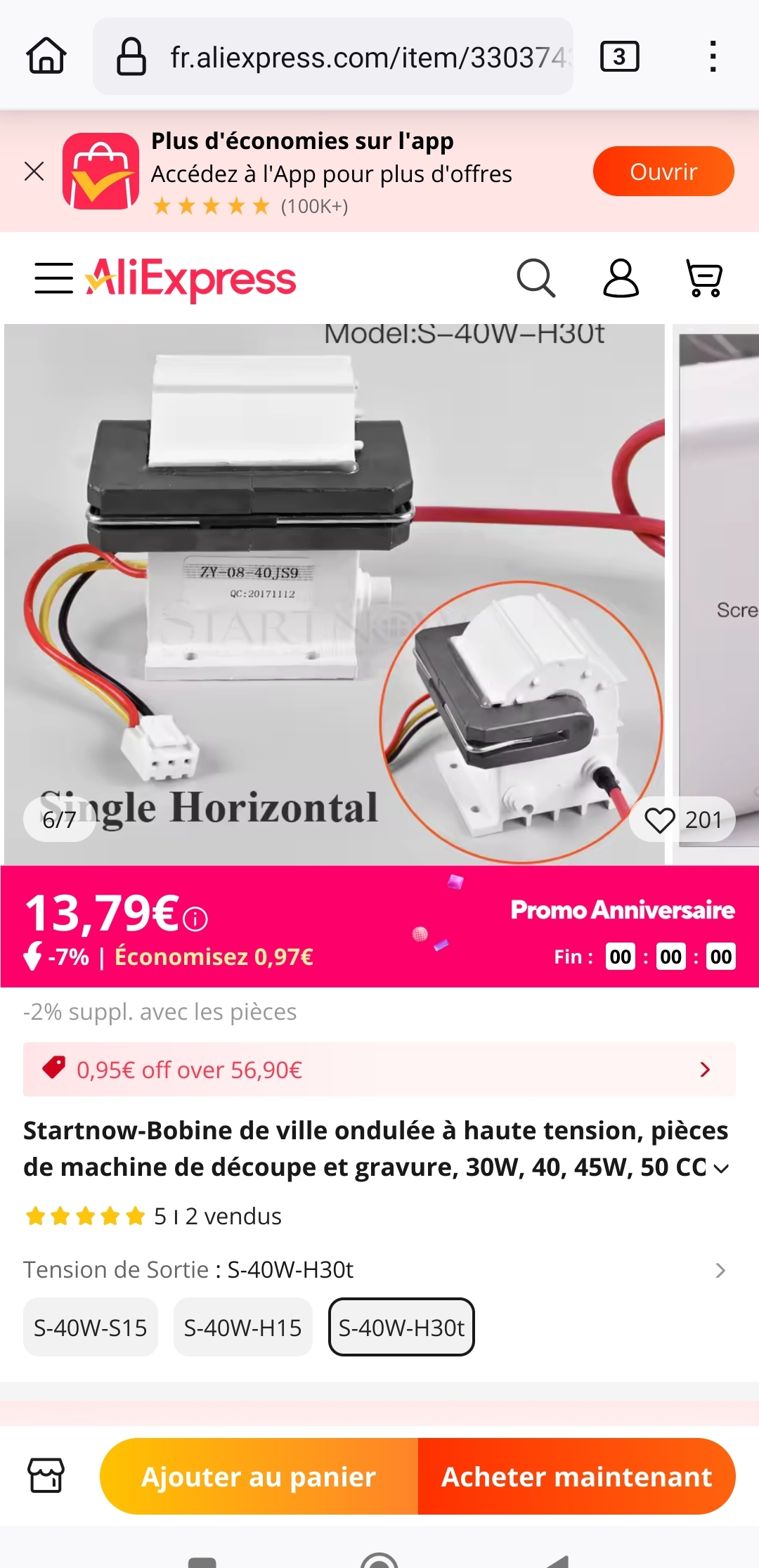

Peut être que l'on pourrait remettre en service la K40 défectueuse....

Yes pas chère

je commande

j'ai peut-etre trouver pouquoi la laser saute. https://forum.lightburnsoftware.com/t/ortur-lm2-pro-x-axis-jumping/50615/2

jbarbe a rejoint le canal.

Salut la team ! Est-ce que la nouvelle découpe laser est en fonction ? J'ai des trucs à découper, mais je ne me sens pas capable d'installer ou modifier la découpe laser. 😉

Hello! J'essaie justement de la set up la! Je te tiens au courant :)

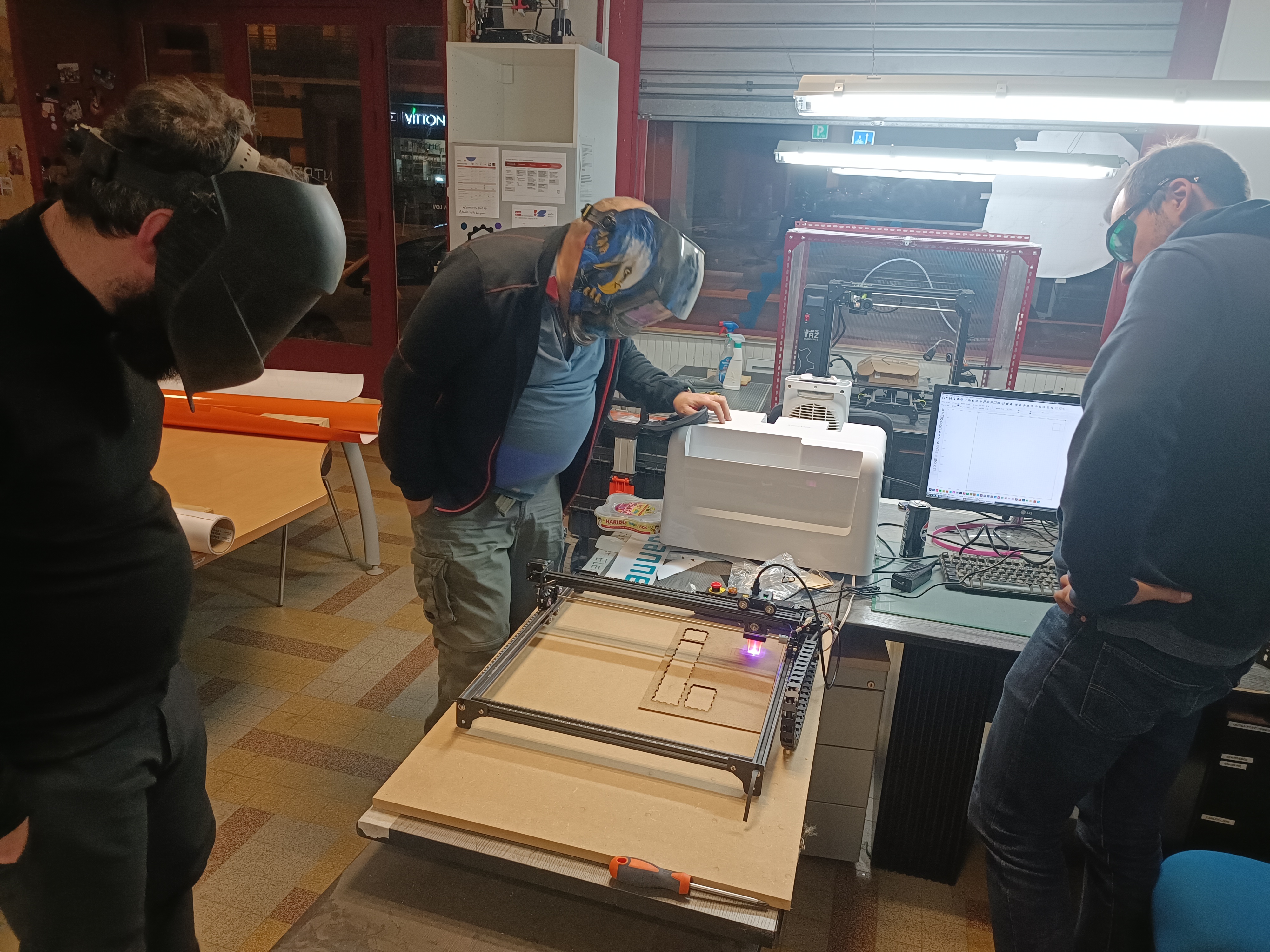

Petite update: la laser est set up, et semble marcher correctement :)

arsene_denis a rejoint le canal.

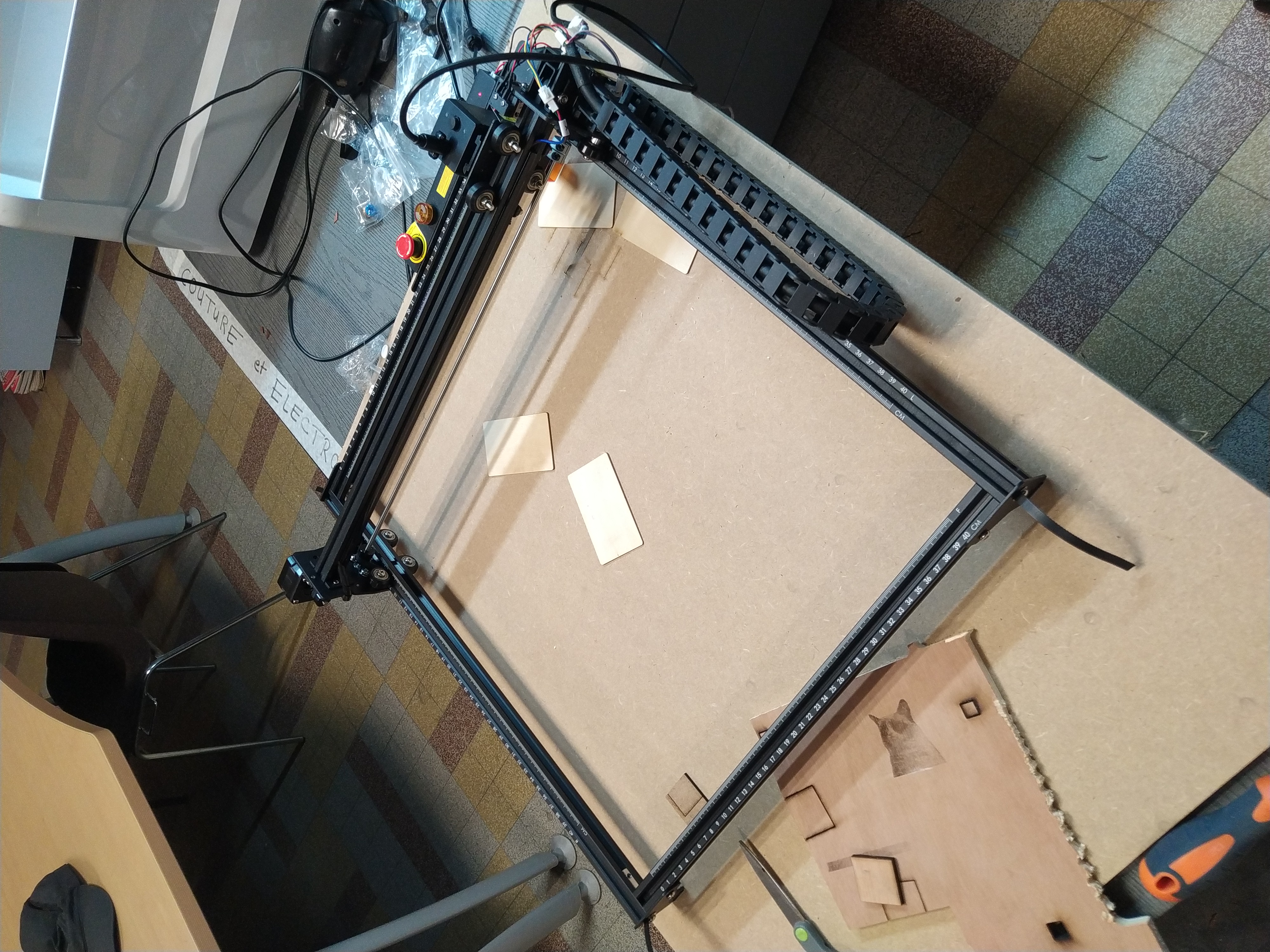

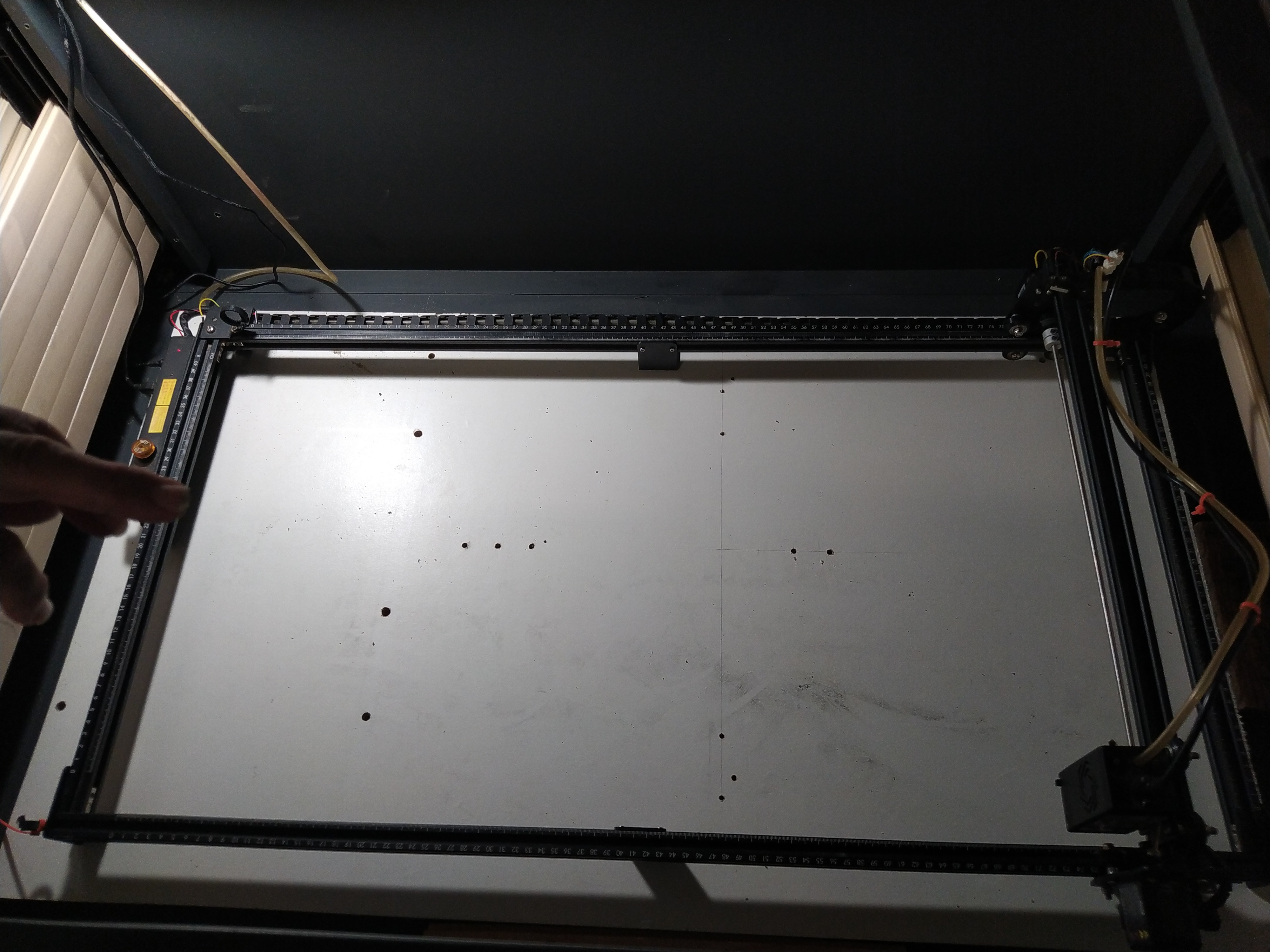

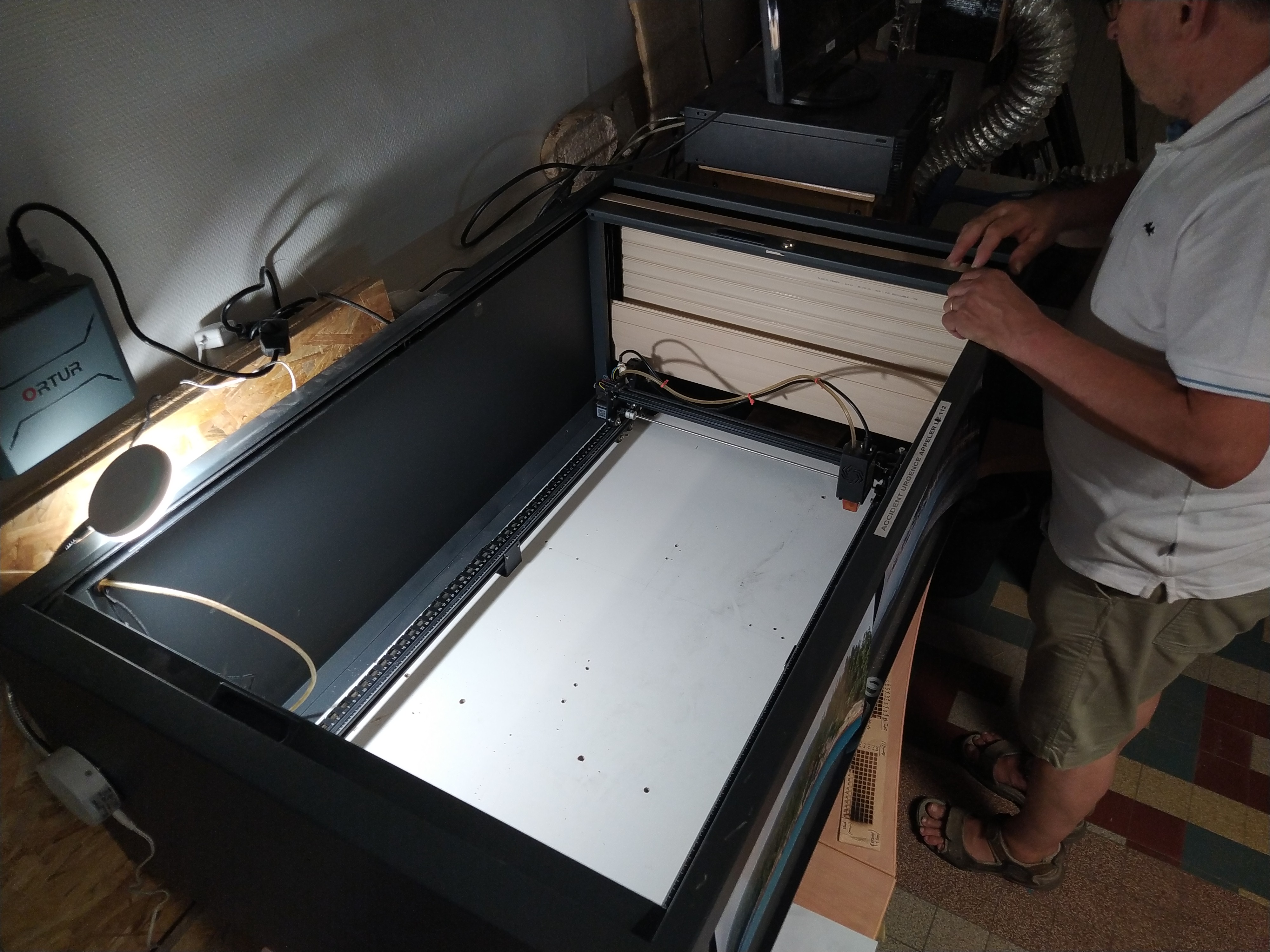

l'extension 80 x 40 cm est montée grâce à @christianad

ça a l'air de fonctionner sur l'intégralité du plateau mais on a pas eu le temps de faire des tests de coupe

Il y a un problème avec la tête de vis de l'aide d'alignement. Si on démarre / reset la machine depuis une position à droite, la tête rentre en collision avec la vis gauche de la barre du haut

Je dois 2€ car, j'ai pris 2 plaque pour la découpe laser (pour rappel).

Hello, Aujourd'hui j'ai pros une plaque, et j'ai remboursé mes dettes 3€ en tout

Hello les loveurs, Hier j'ai du oublier une clé USB de 2Go sur le Pc de découpe laser, vous pouvez la laisser sur le côté de Pc ? Je la reprendrai plus tard. Merci

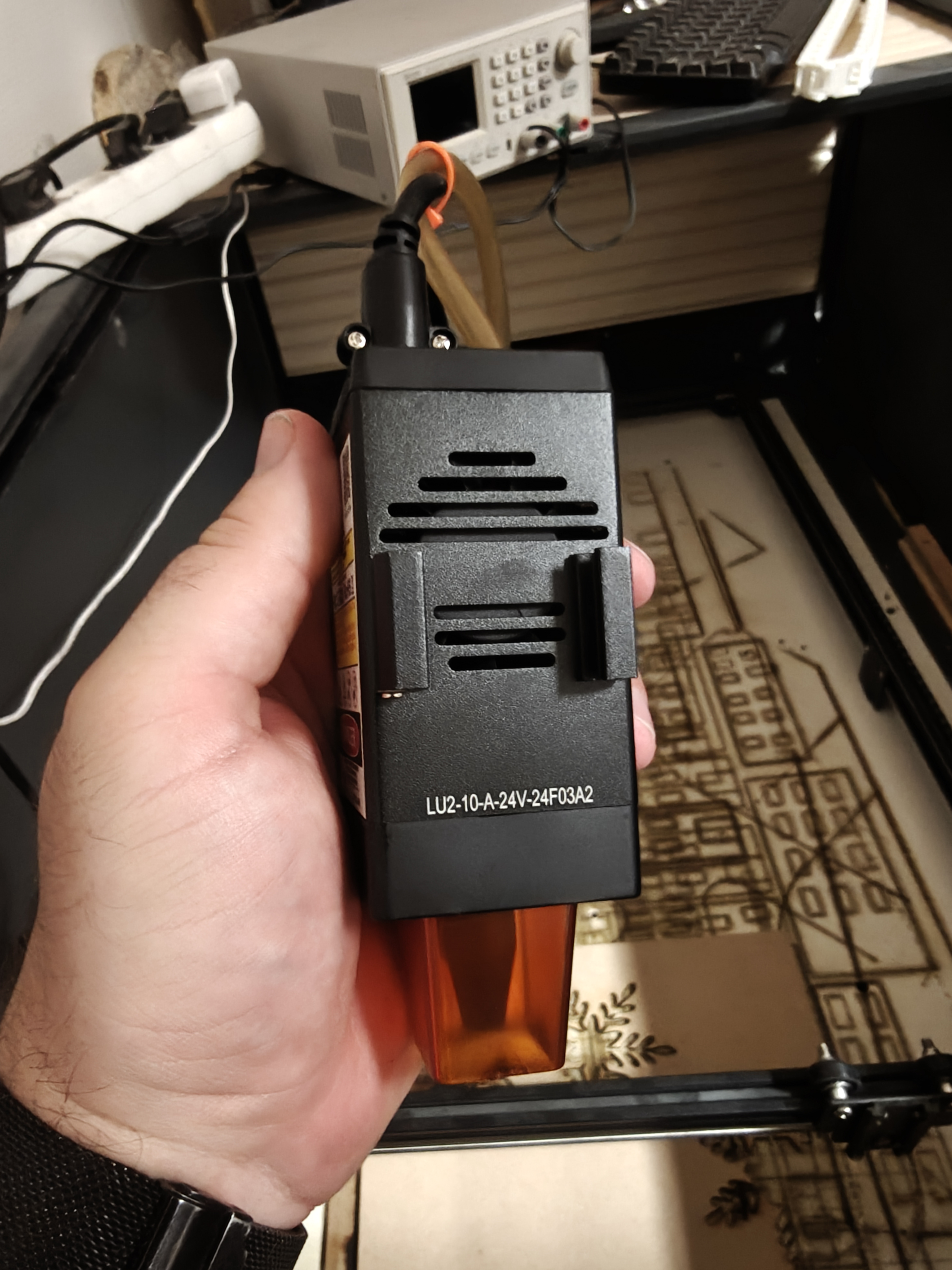

le module laser de la ortur est mort, il fait un court circuit sur l'alim dès que le laser est activé j'écris au support pour le faire remplacer d'urgence

pas de réponse, c'est abusé, je les ai relancés

bribri_974 a rejoint le canal.

j'ai enfin une réponse de ortur sur facebook (!) ils disent qu'ils ont transmis au support technique

Merci d'avoir su insister.

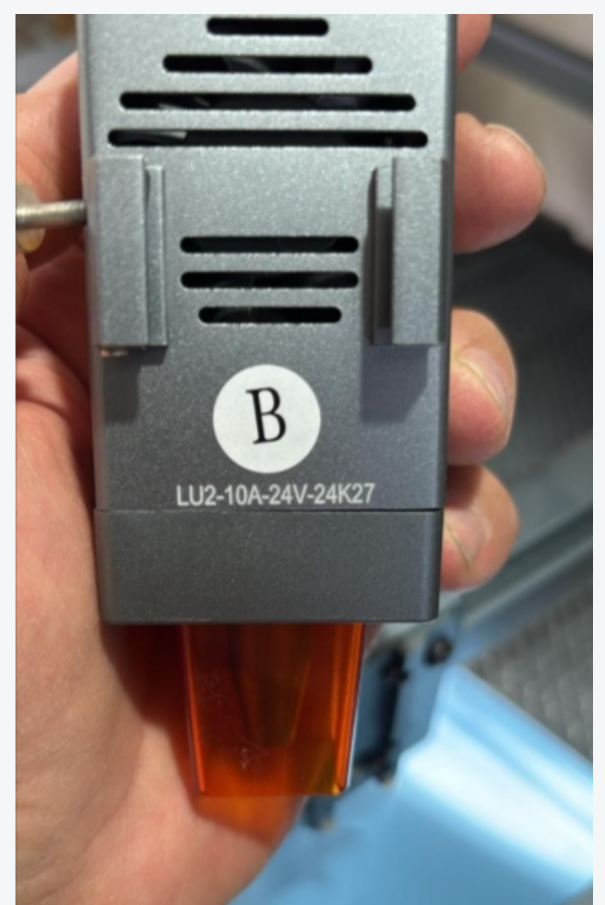

c'est bon ils vont remplacer le module laser !!! @channel quelqu'un peut passer au local et prendre une photo comme ça du module ? moi j'y serai pas avant dimanche, @piouw peut-être ?

Je passe cet après-midi !

merci t'es un prince !

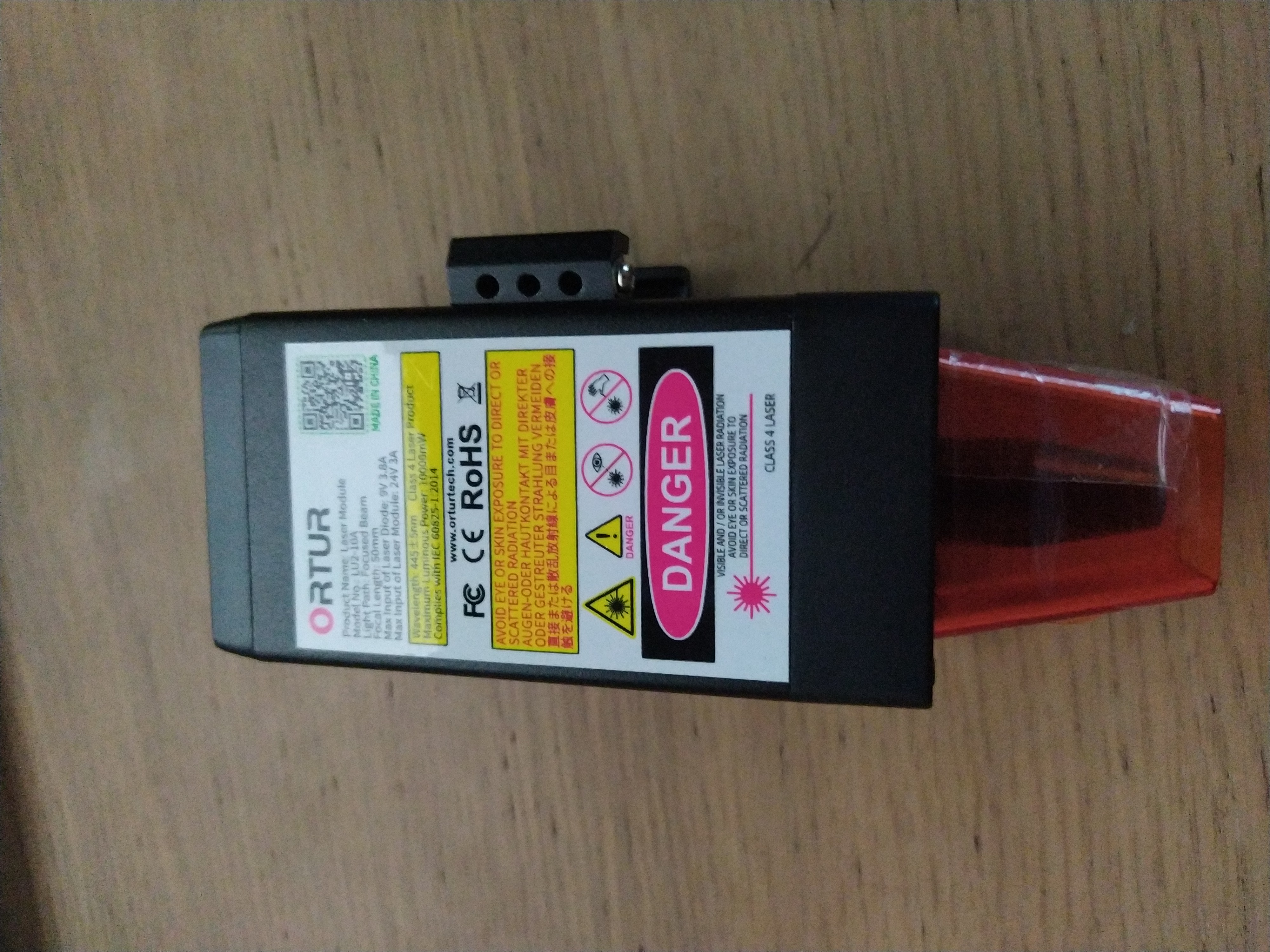

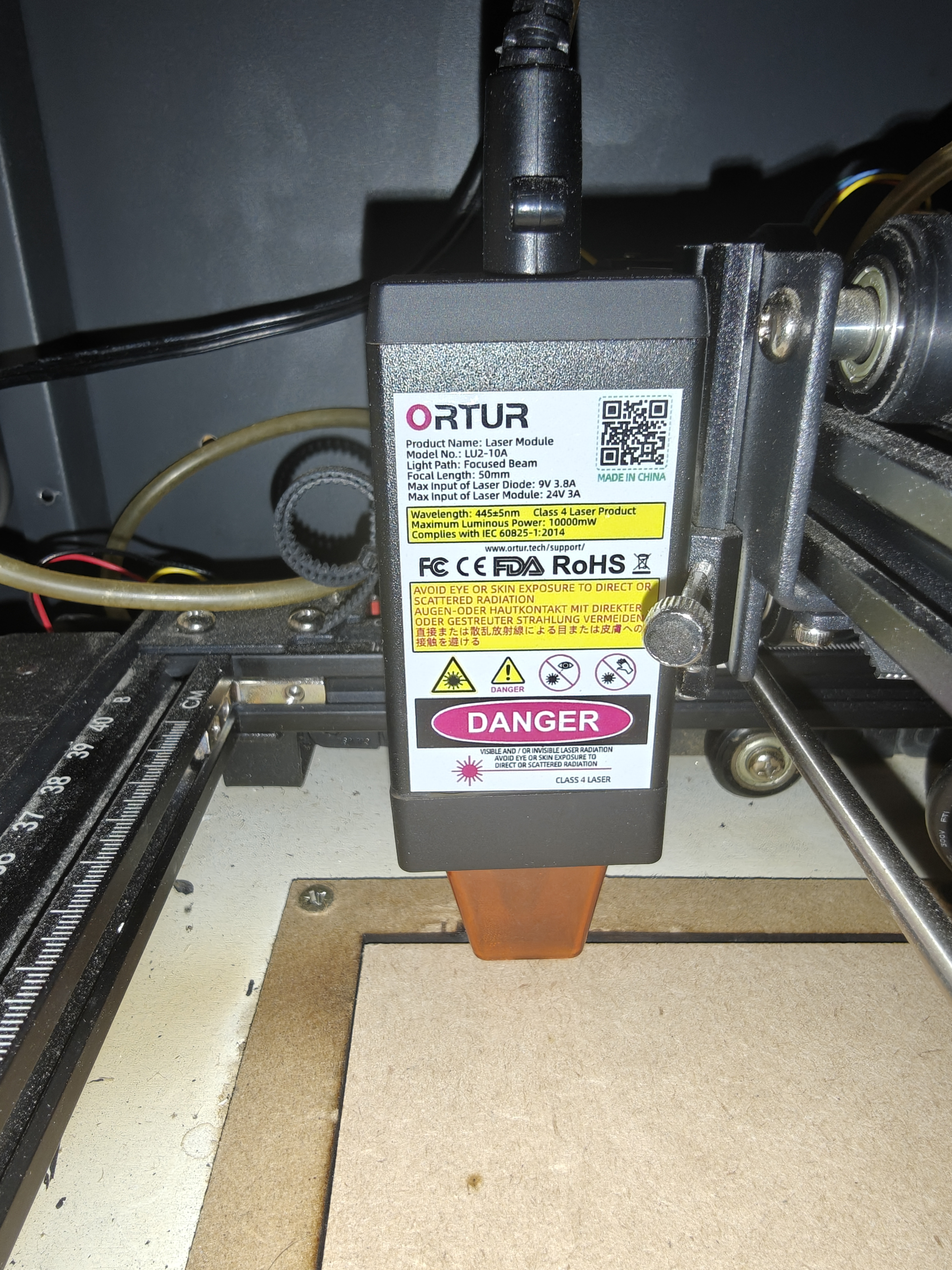

j'ai un numéro de suivi, la nouvelle tête de découpe arrive

Voilà un cadeau de rentrée :D je passe l'installer demain

C'est réparé !! Attention le pc était pas à l'heure et lighrburn avait perdu sa licence à cause de ça, il faut qi'on change les piles cr2032 des pc

La prochaine laser cut. https://youtu.be/aXIsf-5Ai_M?feature=shared

Du coup elle remarche ! C cool

Bonjour la compagnie ! Est ce que quelqu'un qui sait y faire avec la découpe laser sera là mercredi ? J'ai 2 projets à réaliser, les fichiers sont prêts mais je ne me suis encore jamais servi de cet outil. Quelqu'un sera-t-il là pour m'aider ?

Bonjour, je serais la demain oui, on peut voir ca 👍

je crois qu'il parle de mercredi, moi pas encore sûr d'être là mercredi soir

sharko a rejoint le canal.

Oui je voulais dire mercredi! Pardon 🙃

vtheuer a rejoint le canal.

Hello, quelques questions : quelqu'un connaît les dimensions (épaisseur comprise) des plaques à découpées dispo à l'achat au lov ? j'utilise [makercase](https://www.makercase.com/basicBox) pour générer mon svg et ça propose une cut compensation "kerf" qui demande un "kerf offset (beam dia/2)", donc j'imagine qu'il me faut le diamètre du rayon ? si vous avez d'autre suggestions de générateurs de boites, je prend :)

@vtheuer ls planches font 20x30 de mémoire il y a @arsene_denis qui a fait des tests récemment pour savoir l'épaisseur du rayon

L'epaisseur des plaques a dispo sont de 1,4mm

On m'avait conseillé boxes.py, fait par l'hackerspace de Bamberg, mais je ne l'ai jamais utilisé

Épaisseur mesuré du trait de coupe : 0.27 mm, mais j'ai utilisé du bois très fin ~0.6mm, donc à prendre comme minimum, pour 1.4mm d'épaisseur, le trait de coupe sera de 0.3 voir un peu plus...

Quelqu'un qui maitrise la découpe laser sera la demain soir? J'aurais besoin d'une aide à la prise en main, por favor :)

je sais la faire marche sans être expert, je serai là à 19h

on a un peu rangé le coin découpe laser avec @arsene_denis : l'écran est sur un vrai pied ajustable avec un vrai poste de travail, on a un peu décalé la k40 le temps de la remettre en service

Je n'arrive pas lancer la découpe laser Problème de connexion entre lighburn et la machine, quelqu'un voit le p'tit truc qui me manque pour que le logiciel reconnaisse la ortur ?!

@dawad t'as bien allumé la boite de contrôle de la ortur ? le bouton est pénible à trouver sur le côté

Oui les 2 led étaient bien allumés après avoir appuyé sur le petit bouton du côté,... j'essaie de passer ce soir, merci @grapsus
