Hello, j'avais commencé à regarder lundi soir avec @nrineau pour voir comment tirer une carte exploitable pour la découpeuse laser et je suis tombé là-dessus : https://www.instructables.com/How-to-Create-Custom-Stylized-Maps-Using-OpenStree/
Ça fait le job, mais pas de bol ça ne sort que du JPEG… mais l'article étant assez détaillé et le code plutôt clair, je me suis lancé pour générer moi-même un SVG à partir des données OpenStreetMap et j'ai un premier résultat qui me paraît acceptable (je vous mets aussi une copie de la carte d'origine pour référence). Il y a en gravure les bâtiments, espaces verts et voies mineures et en découpe les axes principaux à superposer sur le fond gravé. Je vais regarder pour rajouter le tracé du nouveau tram, le LOV et quelques noms de rues. N'hésitez pas à suggérer ce qui vous semble pertinent à montrer :wink:
Si jamais vous voulez lancer un essai, je recommanderais de ne pas mettre pleine puissance pour la gravure, il y a pas mal de petits détails et de lignes très proches entre elles qui risquent juste de cramer.
excellent, ça rend trop bien !
il y a les gens de illyse qui disent que les mecs du conseil de quartier nous demandent @nrineau :D
tu veux que je leur envoie un mail pour dire qu'on a pas fini les fichiers, c'est quoi leur mail ?
Si tu as le temps oui c serais cool.
shonk a rejoint le canal.
@nrineau plutôt channel #membres non ?
@nrineau mais là on est sur la carte du conseil de quartier pas sur conseil d'administration
Voici des phtoto que j'a retrouver d'un voyage en italie en 2023.
Ils ont surement utiliser une CNC pour faire ça
ah ouais c'est un chef d'oeuvre
https://www.3dcitymodels.com/digital-models.php
Seulement sur devis pour ce professionnel :star-struck:
arofarn a rejoint le canal.
duberval a rejoint le canal.
nouckey a rejoint le canal.
https://modelur.com/openstreetmap-sketchup-plugins/
https://www.youtube.com/watch?v=KKUGAZXU4dY
piouw a rejoint le canal.
olivier_paturel a rejoint le canal.
@nrineau ducoup on prend un moment demain pour checker blender ?
réunion le 19/09 à 18h30. Mais, je ne suis pas dispo je suis en déplacement. quelqu'un peut y aller.
voici le github. https://github.com/rhinosys/MapQuartierVilleurbanne
J'ai avancer sur la crte il me manques les boolen pour finir de cleaner les parties non utiliser.
glandhi a rejoint le canal.
fripperiehbst a rejoint le canal.
Je pense que j'ai enfin trouvé comment avoir un rendu propre en virant le relief et avec les voiries bien alignées au sol

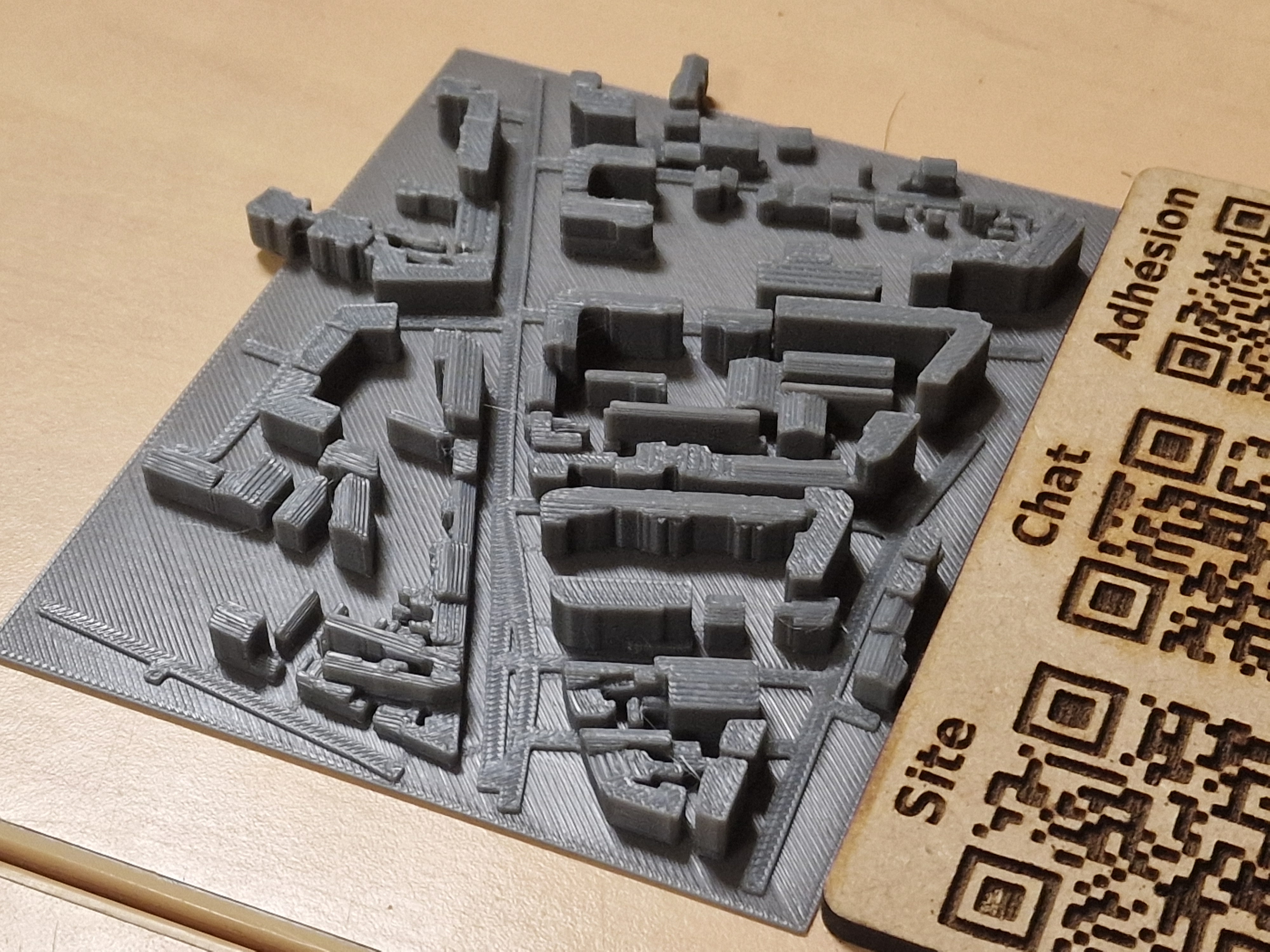

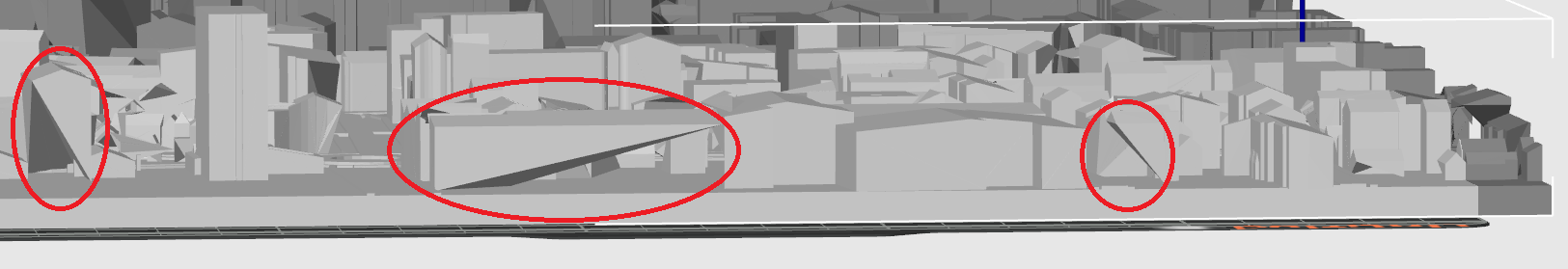

Update: nouvel obstacle identifié, j'ai un souci avec pas mal de faces non-manifold sur les bâtis, qui font qu'à la génération du STL, le rendu est niqué. S'il y a des spécialistes du cleanup ici, je suis preneur
Le fichier Blender du projet
c quoi ton identifiant github @piouw
tu peux m'aider @piouw avec le fichier que j'ai commencer à nettoyer.
Fplas. Mais je ne maîtrise pas du tout Github :sweat_smile: On peut se regarder ça ensemble un soir prochain si tu veux
Je vais formaliser un tuto dans les jours qui viennent sur comment en arriver jusqu'à ce point, aussi
J'ai pu résoudre le problème de non-manifold : il manquait juste bêtement le plancher de tous les immeubles
ohh et t'as coupé ce qui dépasse du coup
Pour le coup j'ai laissé les trucs qui dépassent dans Blender, et coupé dans le slicer. ça génère des non-manifold, mais que le slicer corrige bien

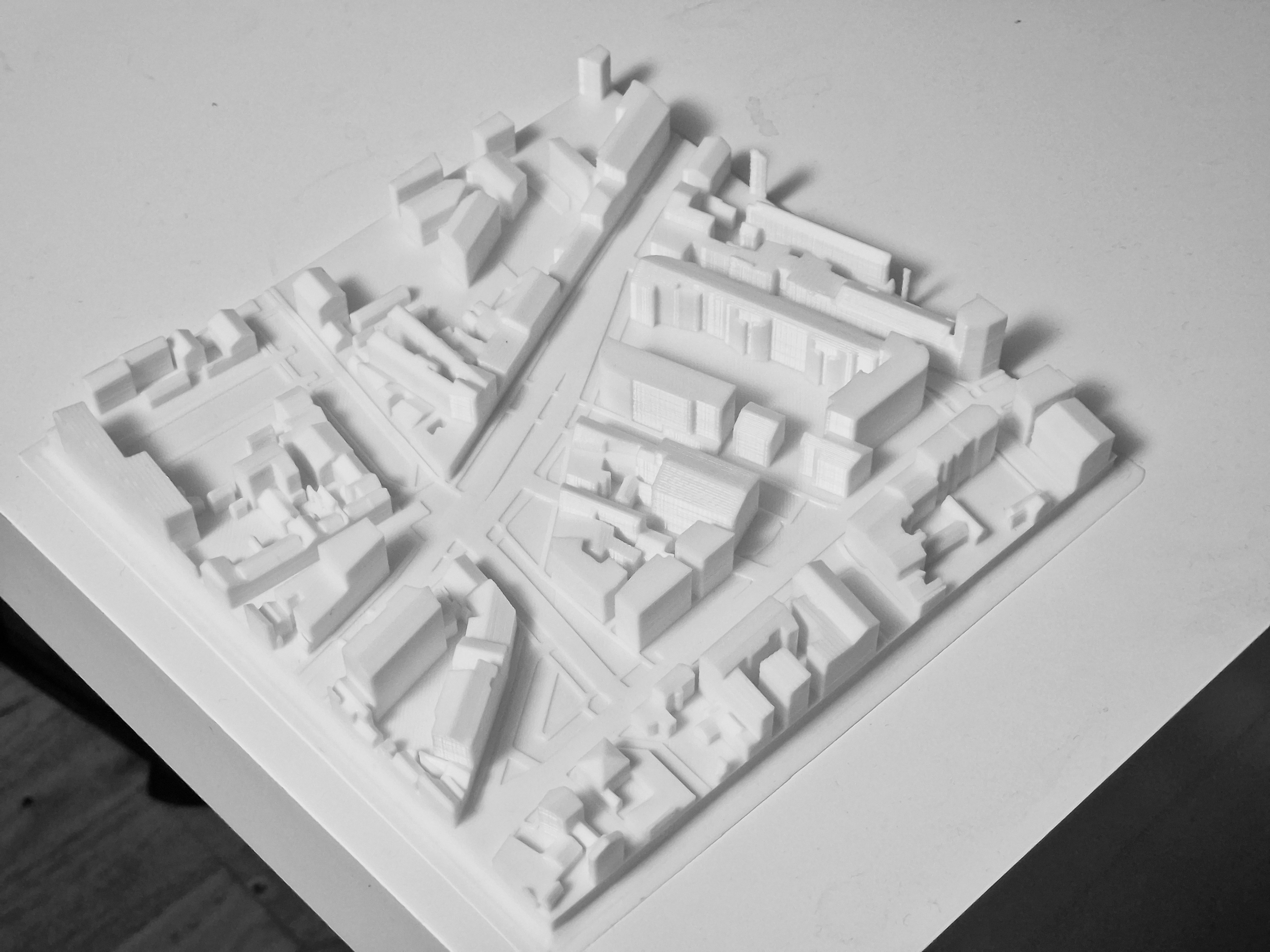

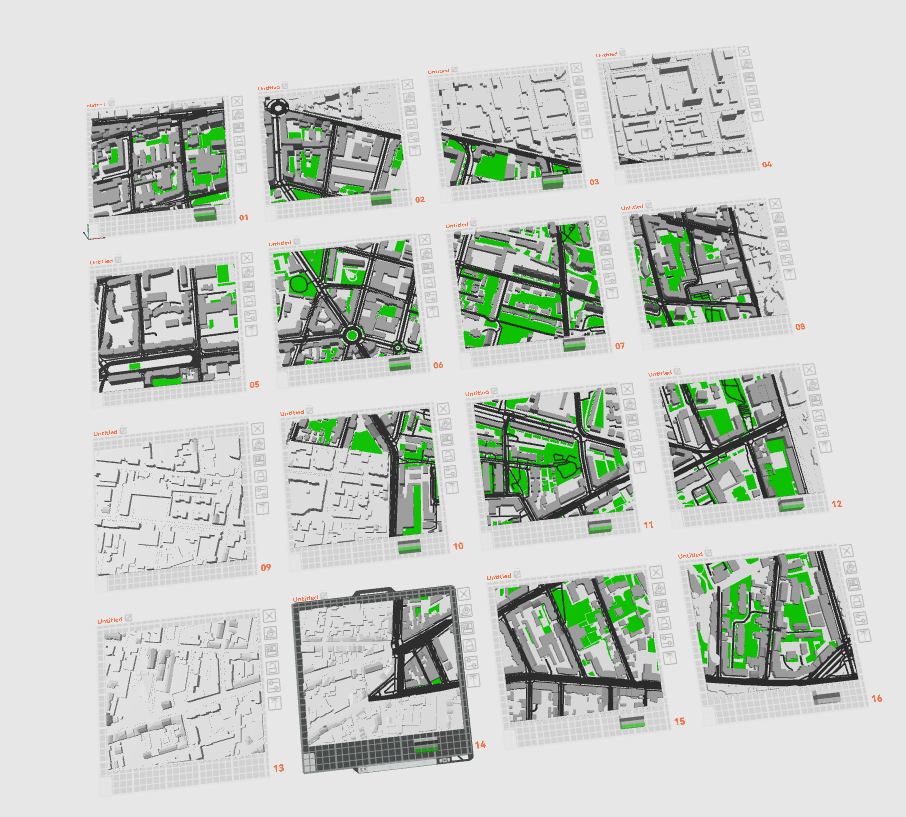

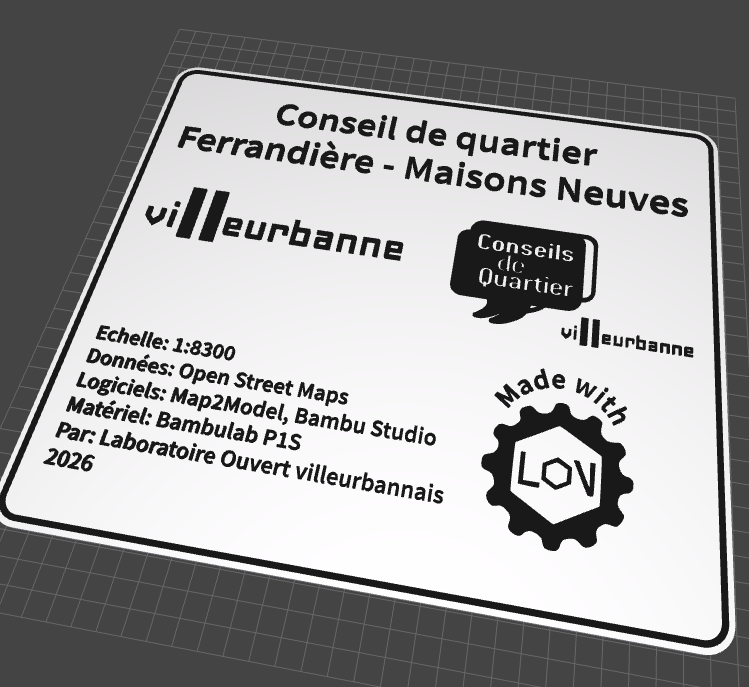

Voilà le STL clean avec toute la surface du conseil de quartier, avec un peu de marge à tous les points cardinaux. (Le .stl fait plus de 80x80cm, donc ça reste à découper pour l'imprimer en plusieurs fois)
La question maintenant, c'est qu'est-ce qu'on définit comme produit fini?
Est-ce qu'on a une commande précise du conseil de quartier? Ne serait-ce que les dimensions max de ce qu'on leur rend.
Les améliorations possibles que je vois à ce stade:
- **Rendre visibles les contours du conseil de quartier.** Avec un masque d'écrêtage qui diminue fortement la taille des bâtis en dehors du CDQ, par exemple. (Je ne vois pas trop d'autre solution facile en monocouleur)
- **Multicouleur simple** en imprimant la base en une couleur (un gris clair par ex) et la voirie/les bâtiments en blanc. Simple à slicer, et ce serait déjà une belle amélioration du rendu
- **Multicouleur complexe**: différentes couleurs pour la base, la voirie, les bâtis, et les espaces verts. Significativement plus complexe à faire au LOV sur la TAZ, car compliqué d'éviter de faire des switch de filament multiples au milieu d'un layer. + jouer avec le z-hop, etc. Alternativement, j'ai de quoi faire ça à la maison sur la P1S, mais du coup on est plus vraiment dans un truc 100% "Made in LOV"
- **Réintégrer le relief**, en test. Normalement avec la méthode que j'ai trouvé la voirie s'intègre bien au relief. Pas persuadé que la valeur ajoutée soit dingue à l'échelle du quartier, mais à voir. Surtout, ça exclut à peu près toute option multicouleur (sauf à imprimer séparément les bâtis et les coller ensuite? MAis ça me semble prise de tête)
- **Ajouter une légende** à la carte, avec orientation nord, titre, etc.

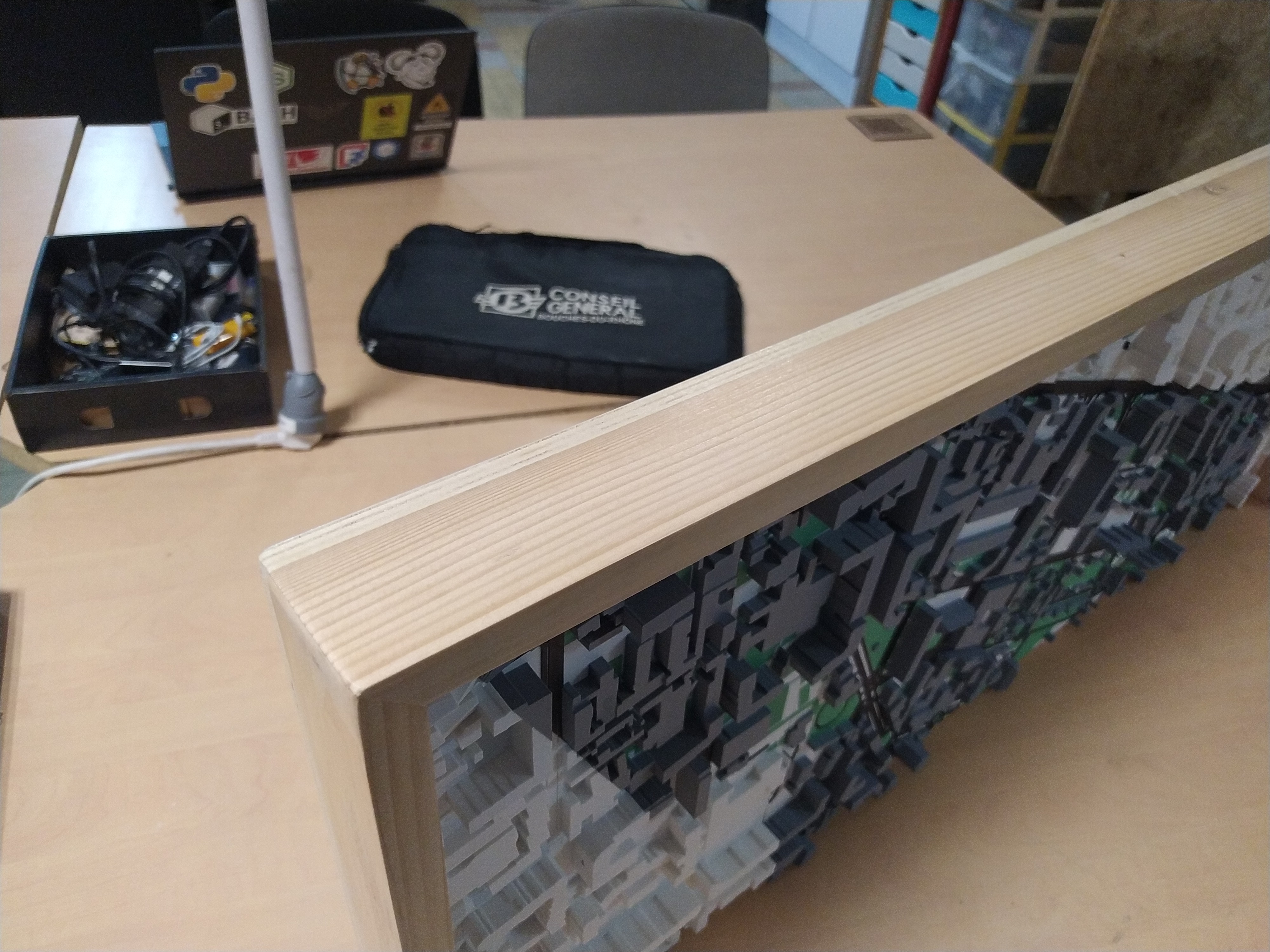

- **Réaliser un cadre** pour la carte imprimée.

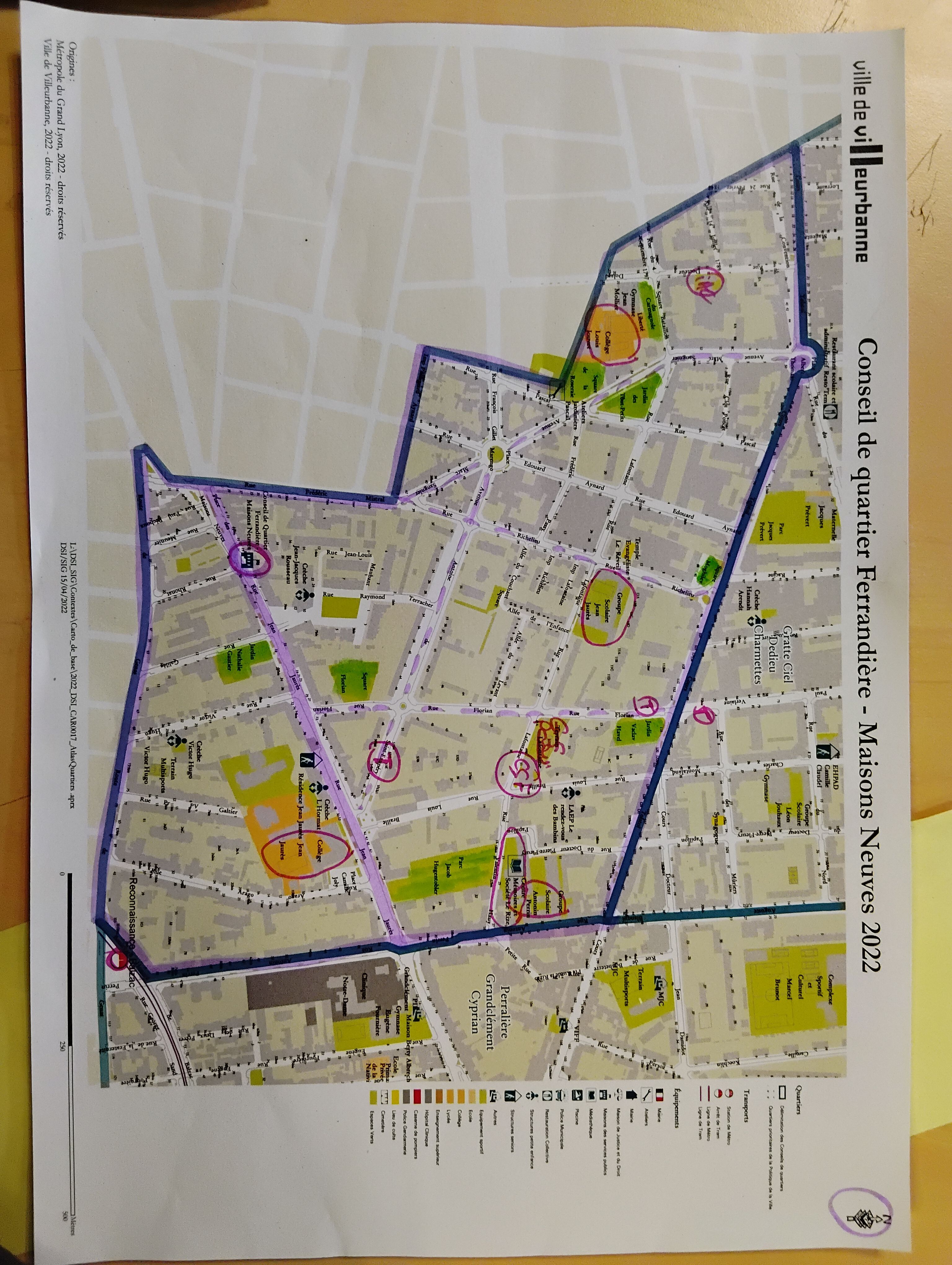

il mont demande 150 cm x 80 cm. le contour du quartier sont necessaire le defis pas une carré. on peut ce voir lundi soit genre 21h00 pour ça.
ça marche ! Je vois ce que je peux faire d'ici là
aurelien_fillau a rejoint le canal.
bearlingueur a rejoint le canal.
@bearlingueur a quitté le canal.
dodoqueen24 a rejoint le canal.
Salut ici, j'ai était relancé par une personne du conseil de quartier à ce sujet. On en reparle prochainement, finaliser ce projet pourrait être bien pour l'asso'

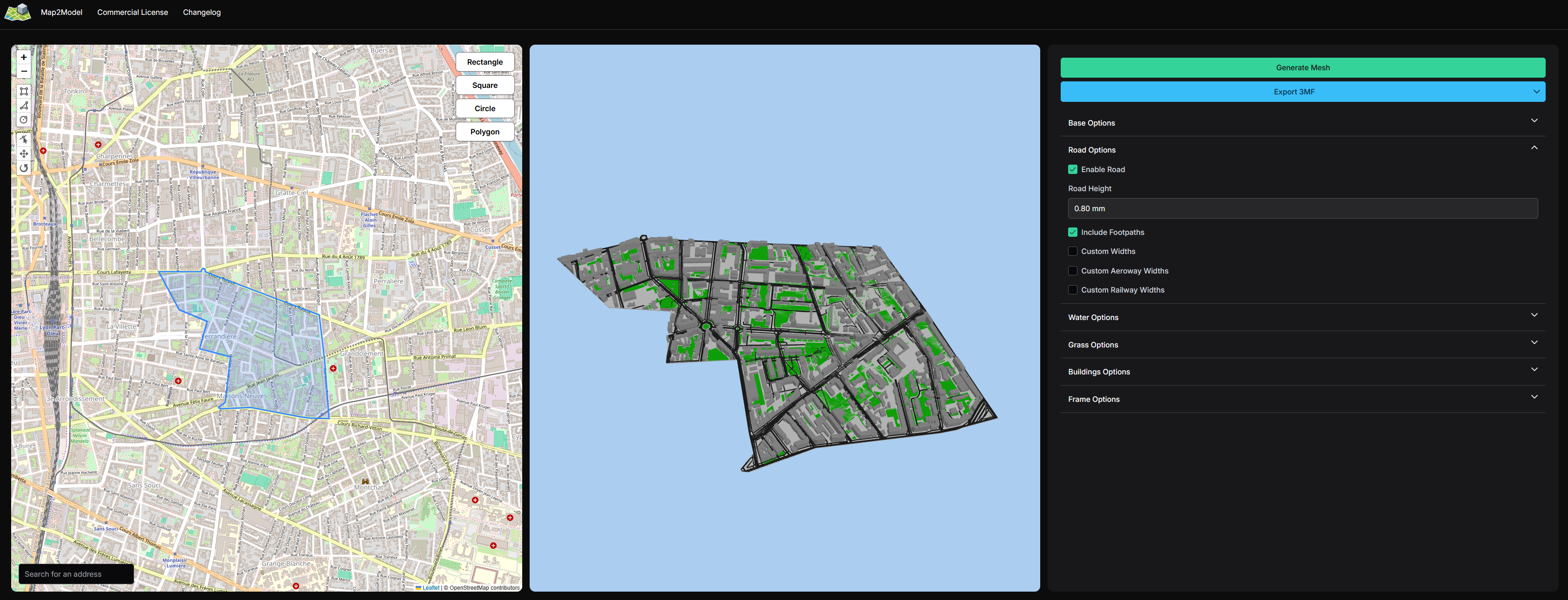

https://map2model.com/
La solution à tous nos problèmes vient de sortir :smile:
ça me fait penser j'ai bossé cette année avec un thésard à LIRIS qui bossait avec QGIS et les données de la métropole pour faire ses maquettes en lego
ptet un truc comme ça ? https://data.grandlyon.com/portail/fr/jeux-de-donnees/photomaillage-3d-de-la-metropole-de-lyon/info
je sais pas si c'est déjà ça que vous utilisiez
Cela à l'air bien ! merci pour l'info' :ok_hand: . https://map2model.com/ a était utilisé pour le dernier prototype. Je travaille pour la Métropole si tu me donne son nom en mp je pourrai lui demandé conseil peut etre
https://liris.cnrs.fr/page-membre/corentin-gautier c'est public :)
(remis dans le bon chan)
https://framateam.org/labolov/pl/w5cobf61atr9fb8m4kcktjaz6o
jraffin a rejoint le canal.
https://youtube.com/shorts/SqQpc6EppMo?si=zkAa89siGYuRi6Sp
silvere.metal a rejoint le canal.

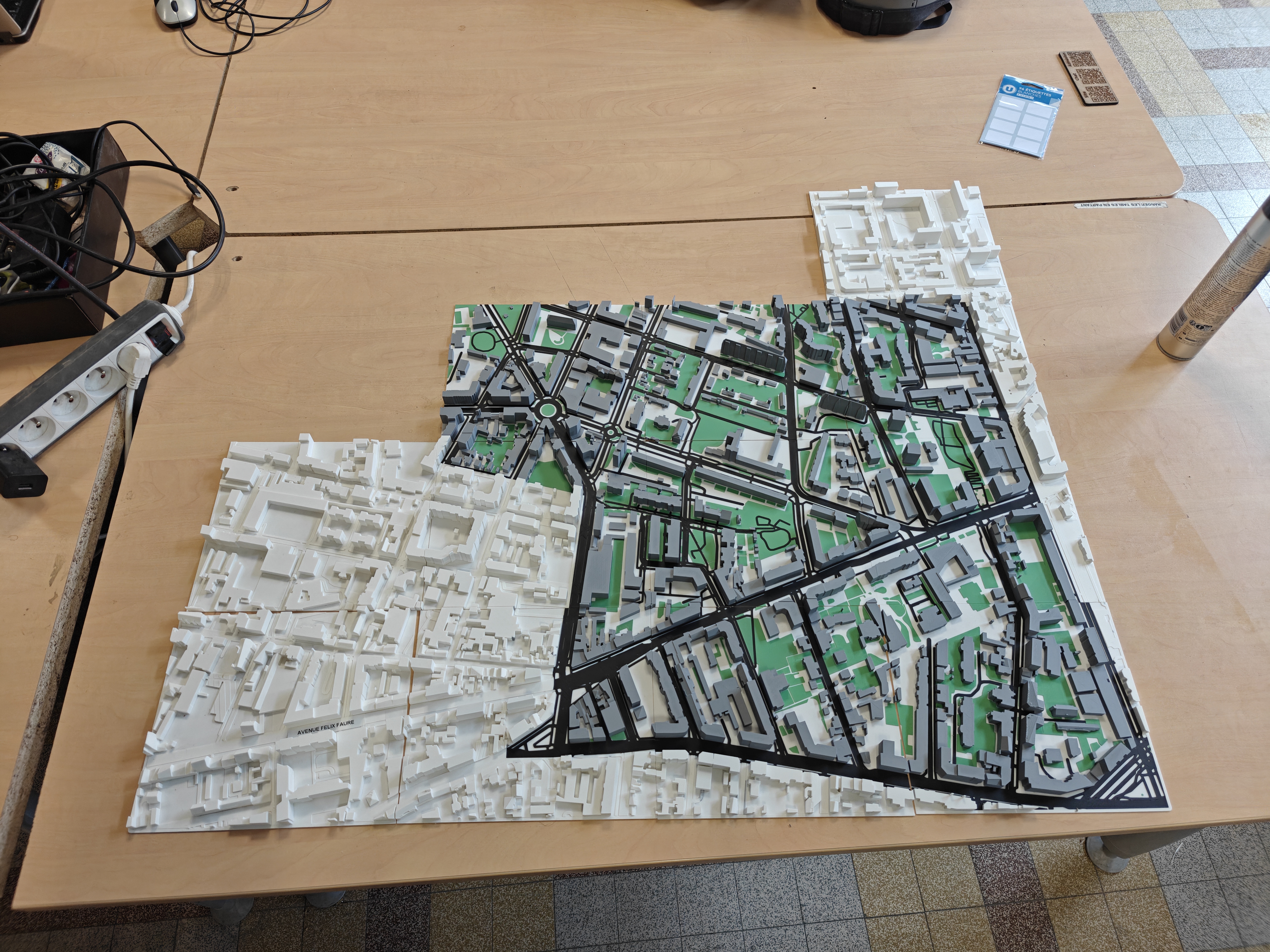

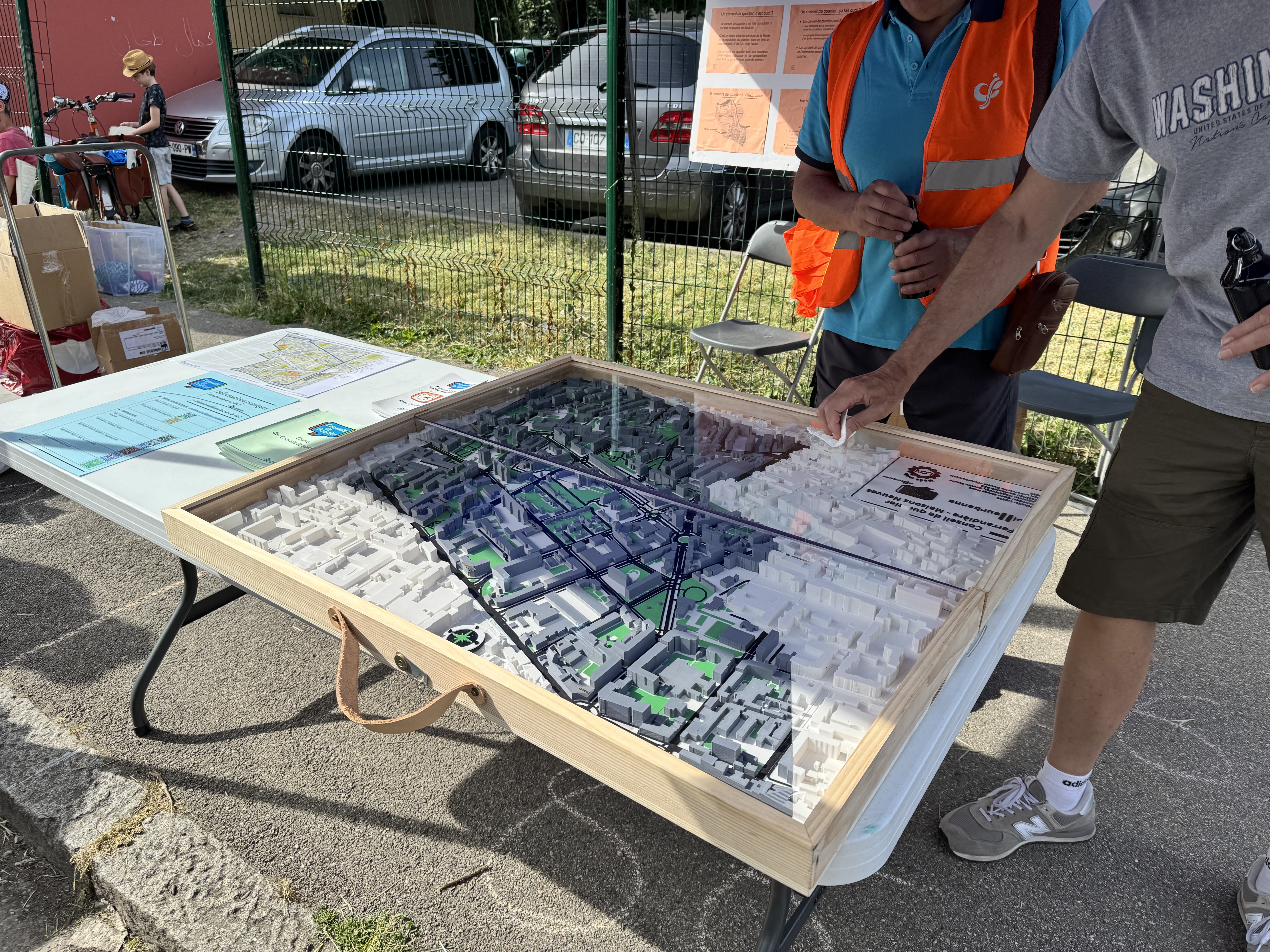

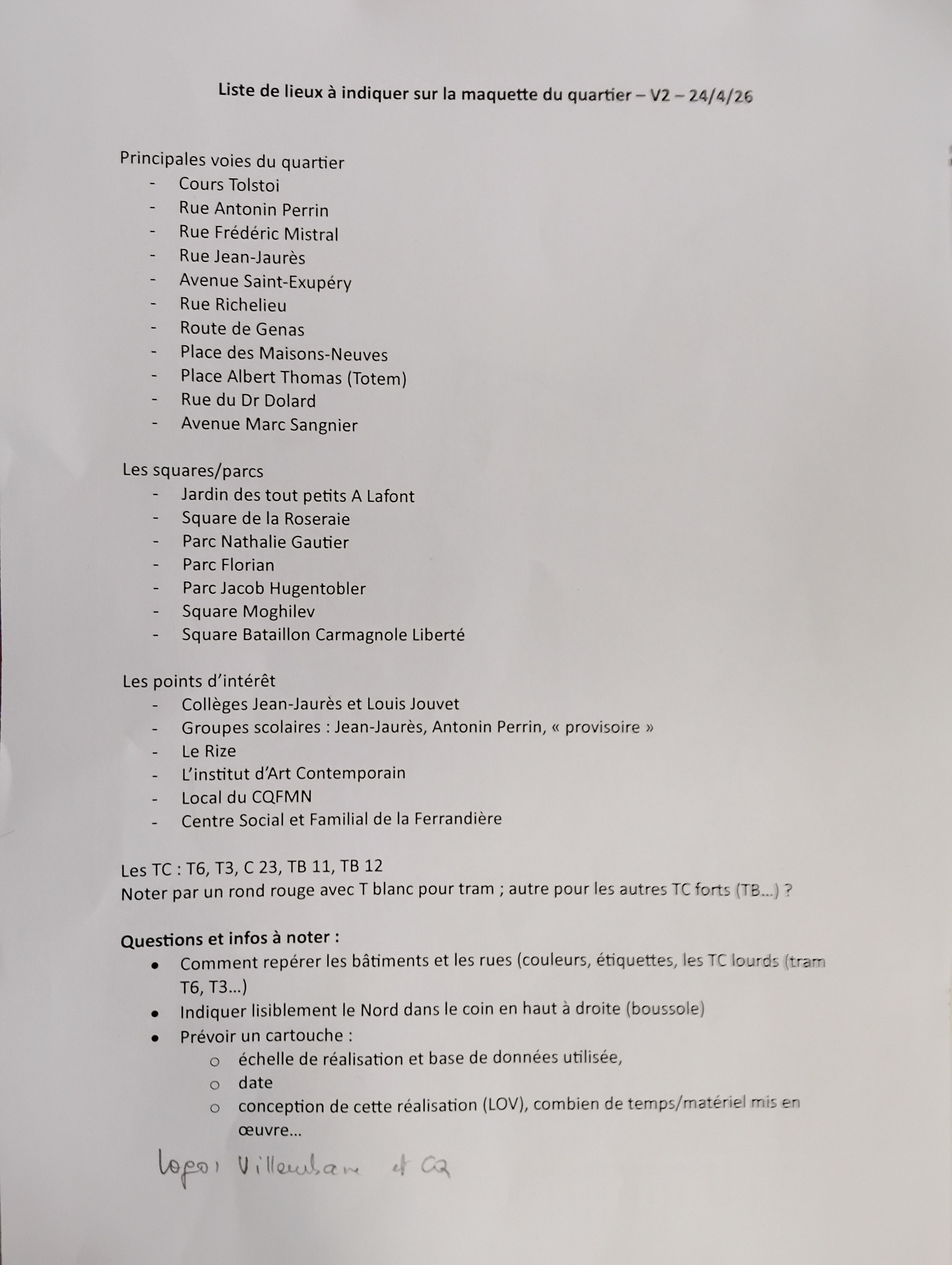

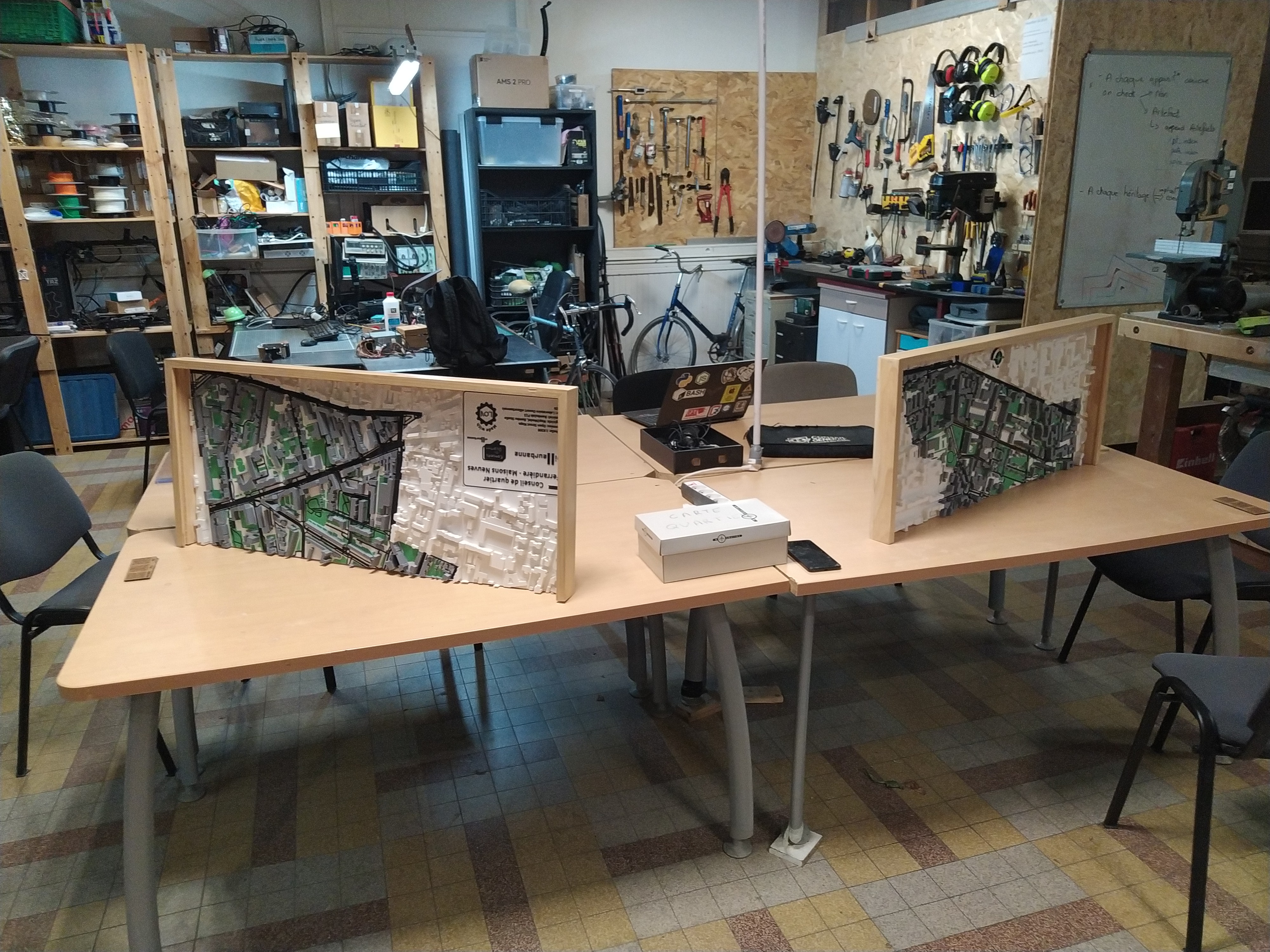

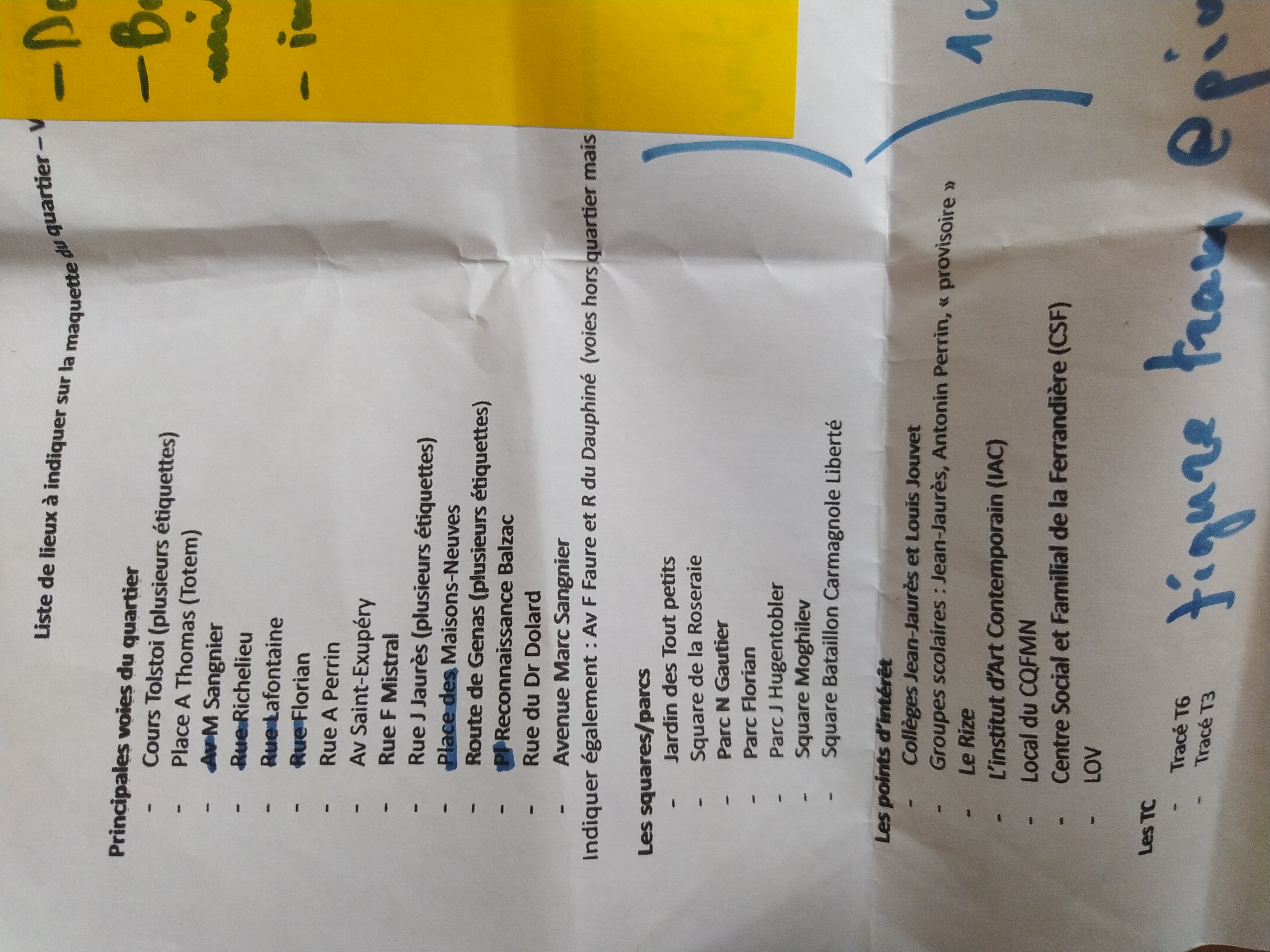

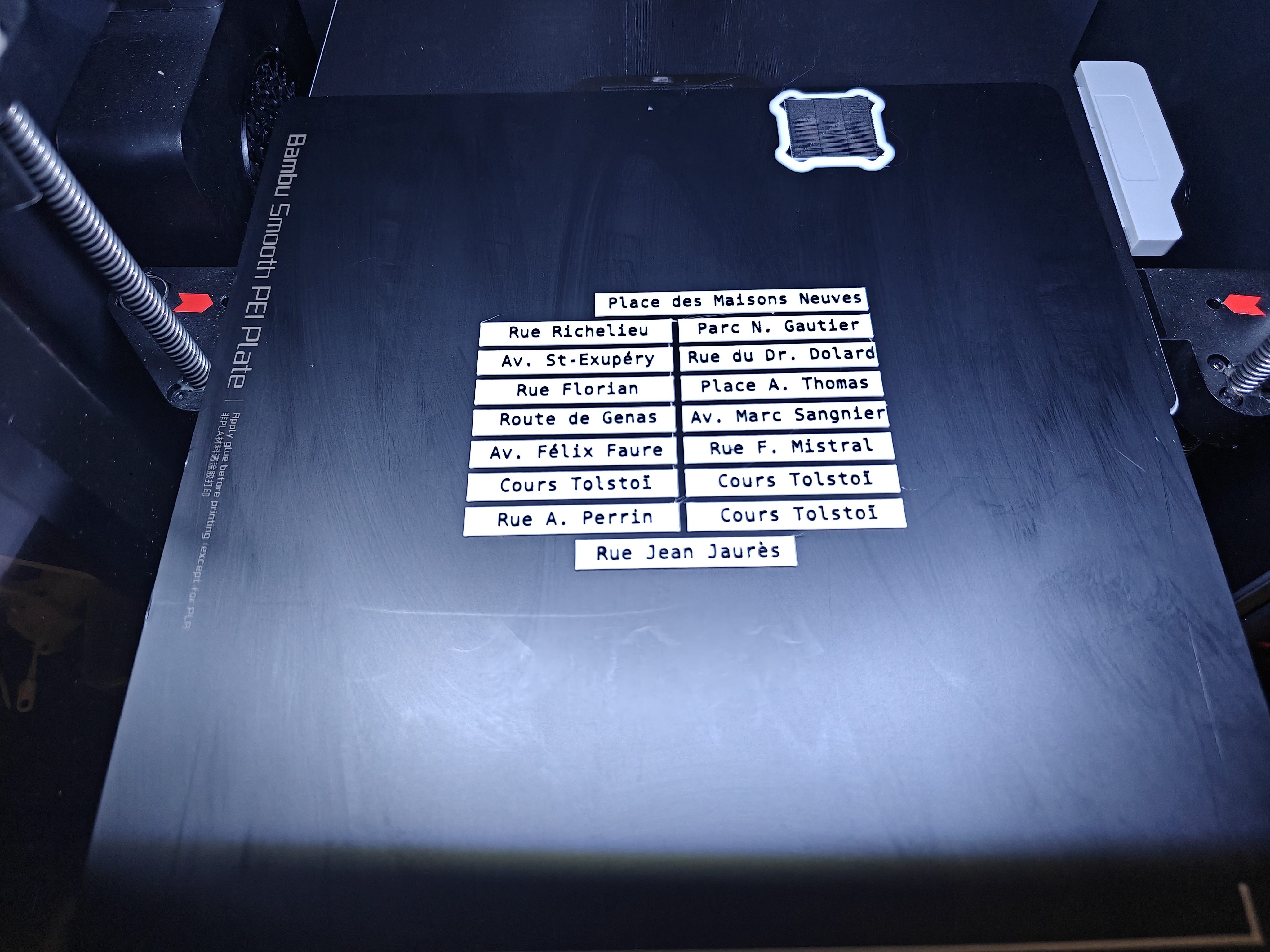

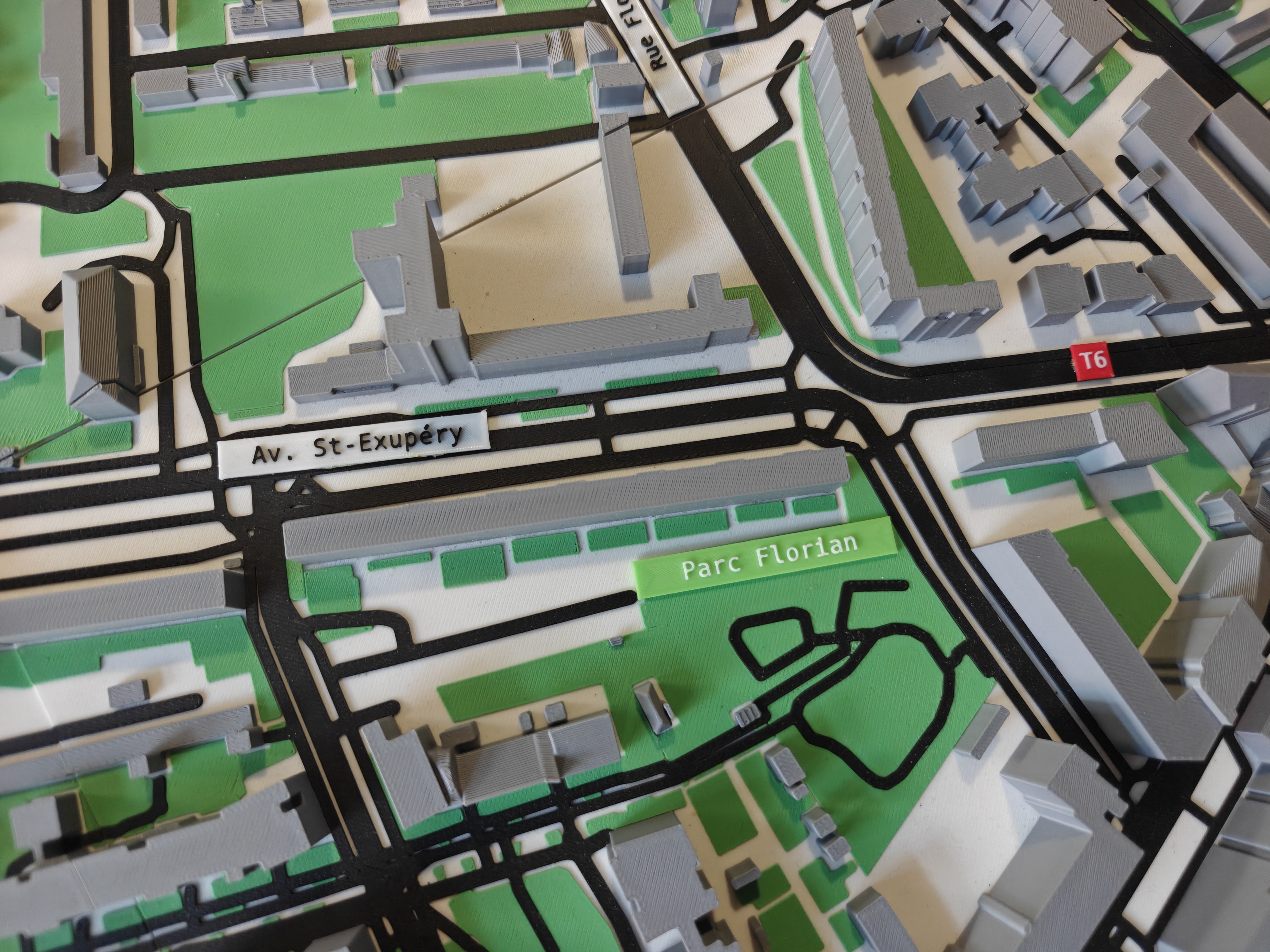

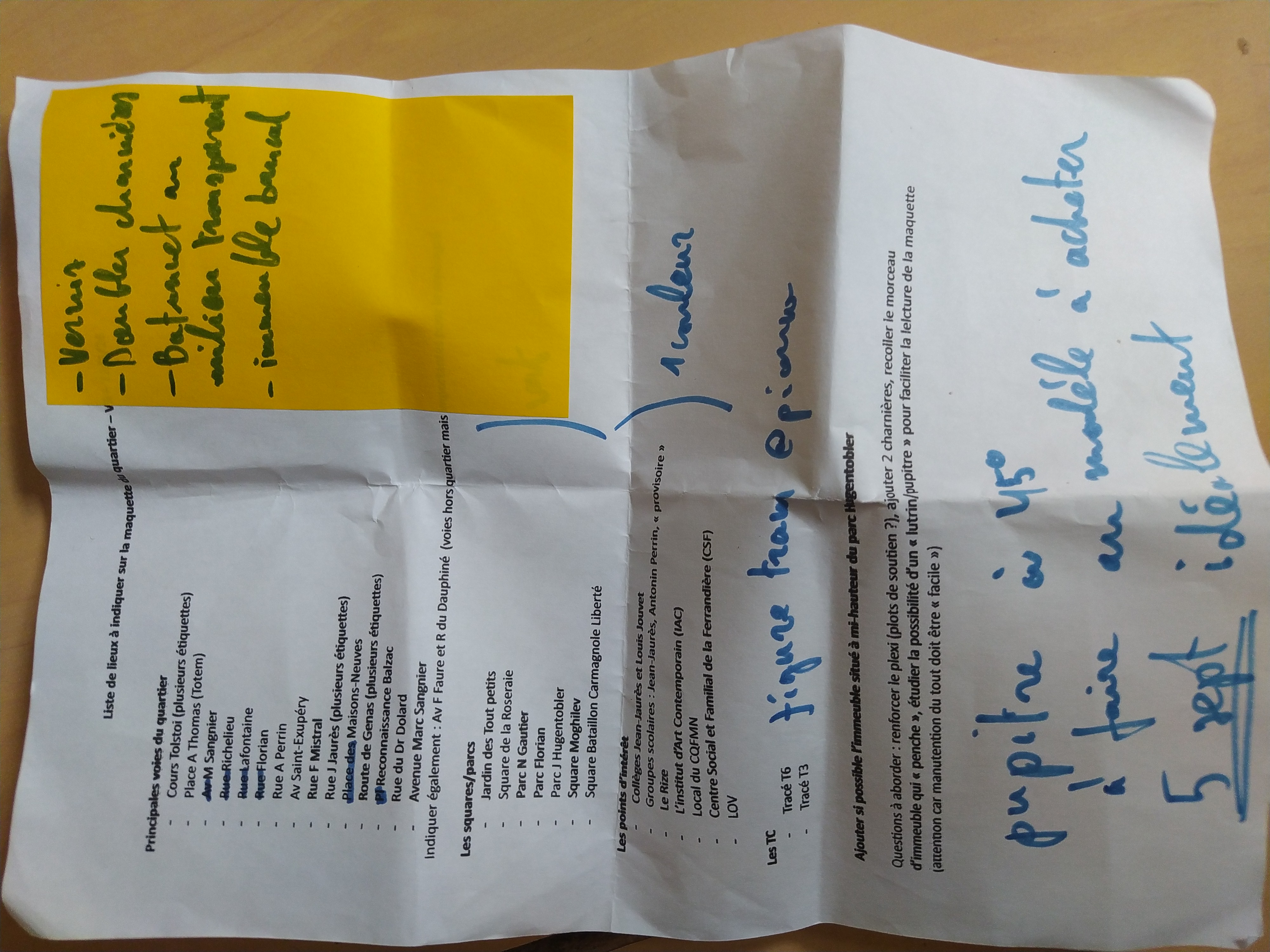

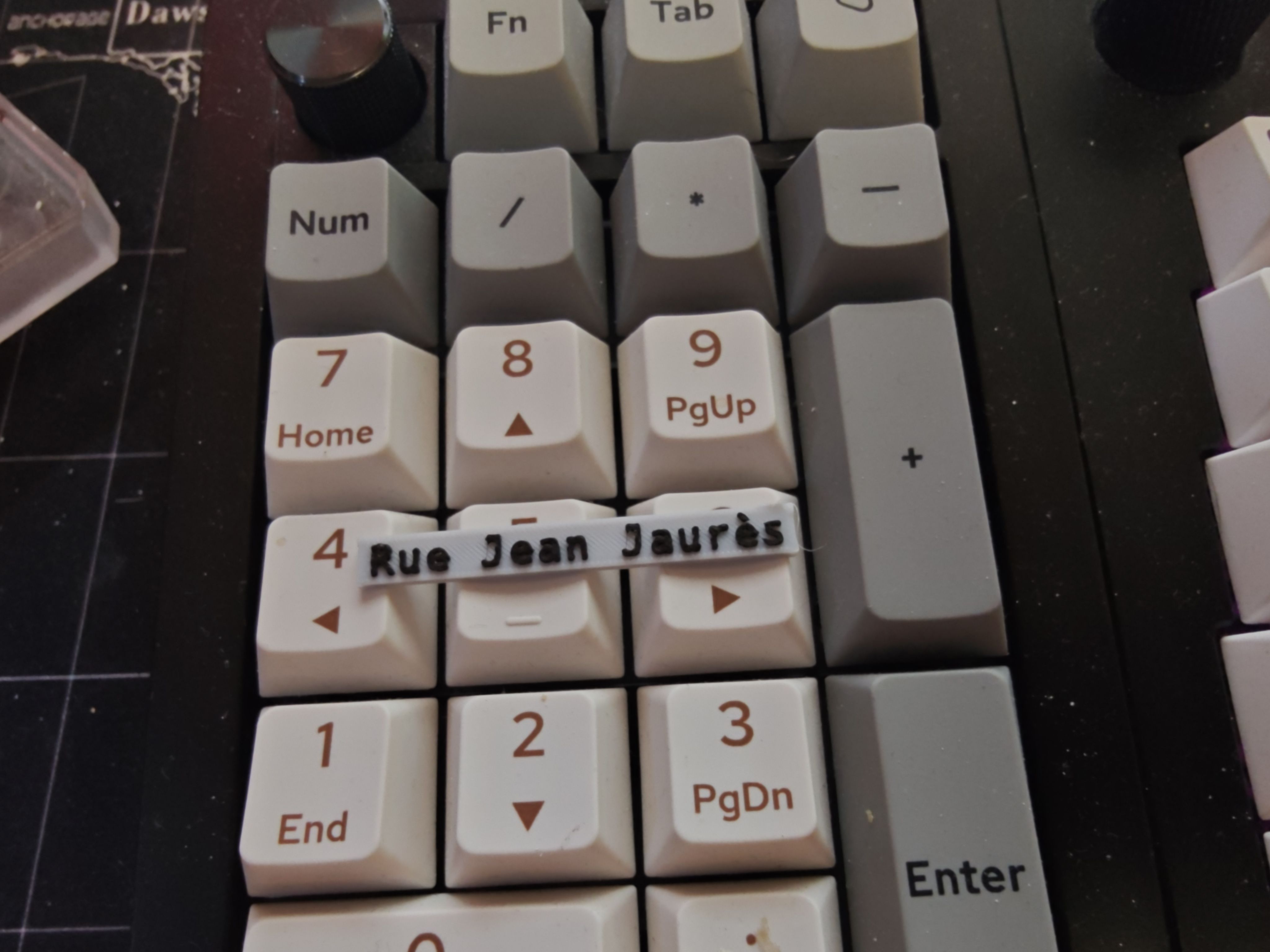

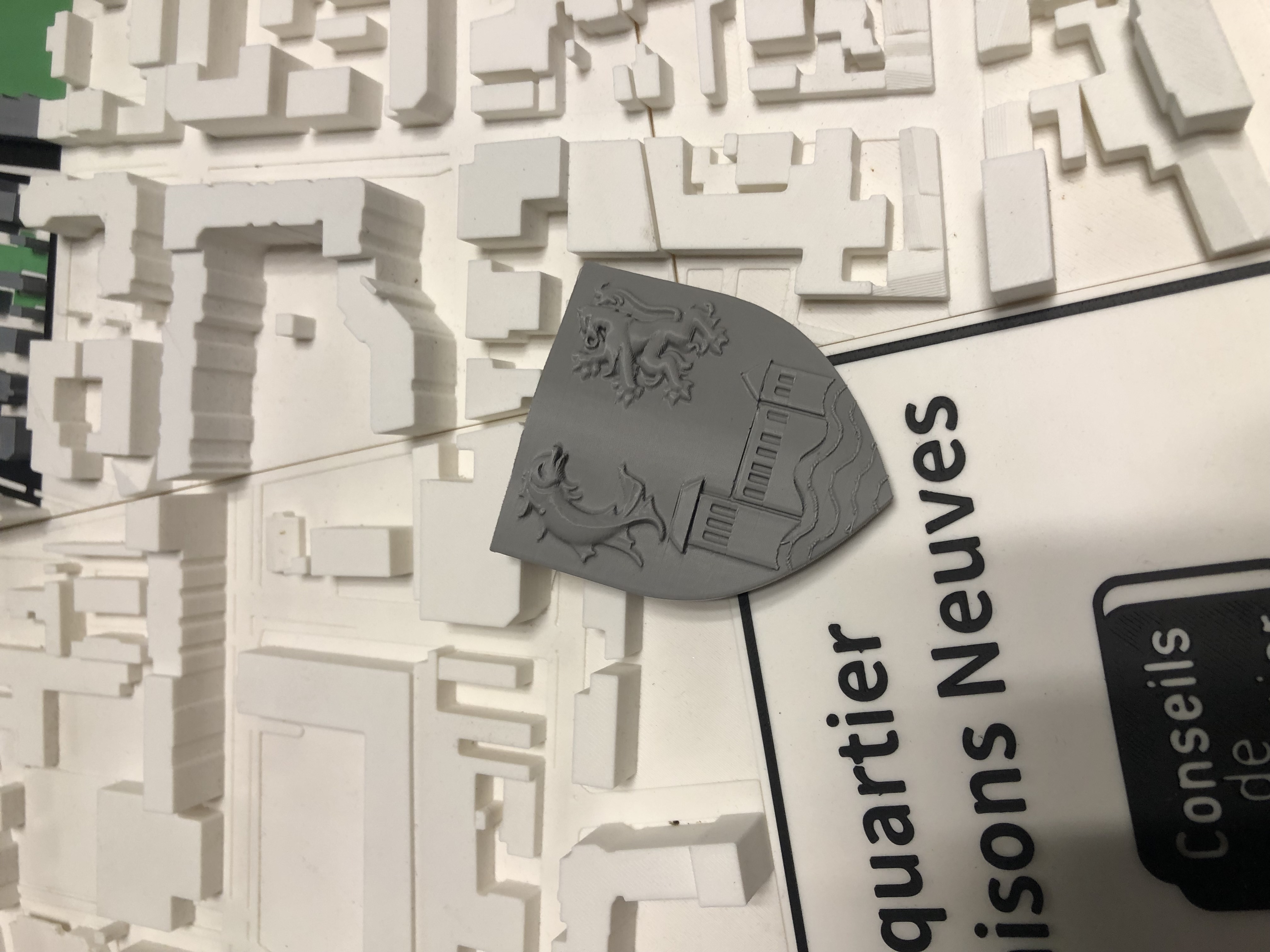

@piouw il y a les gens du conseil de quartier qui sont passés hier, ils sont entièrement satisfaits du rendu 4 couleurs, ils voudraient éventuellement le noms de certaines rues ou bâtiments importants, on leur a proposé de mettre des étiquettes dymo à la main et ça leur convient
est-ce que tu serais dispo mercredi pro pour les rencontrer et voir pour la fabrication finale ?
Mercredi pro non, malheureusement, ou alors tôt, 17h30-18h45 max
@piouw je pense que ça leur irait 18h, ils se réunissent tôt
je leur propose ça par mail ?
navir a rejoint le canal.
@navir a quitté le canal.

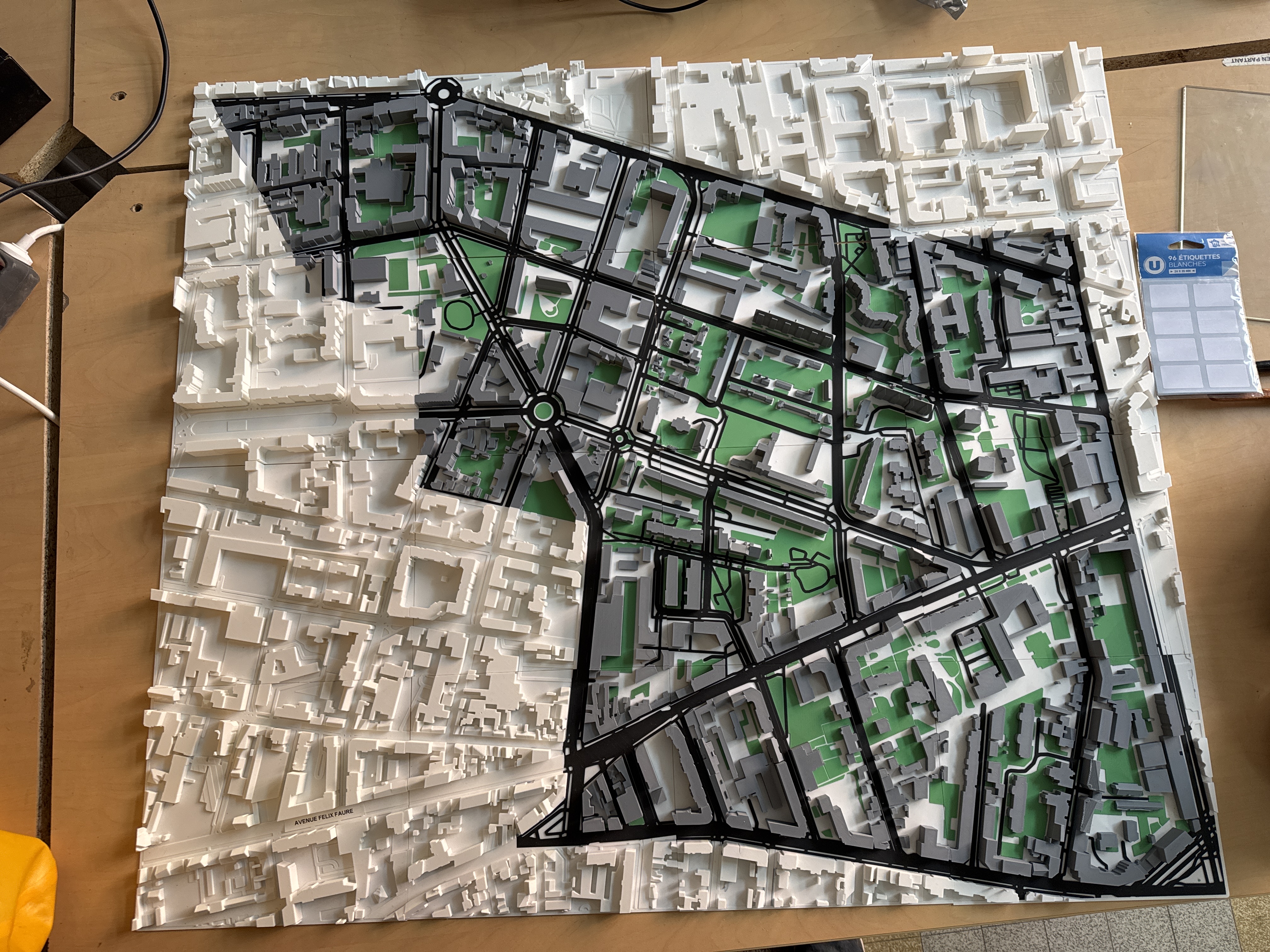

Découpe et contours de la carte du CDQ ~85% faites, j'essaie de finir demain.

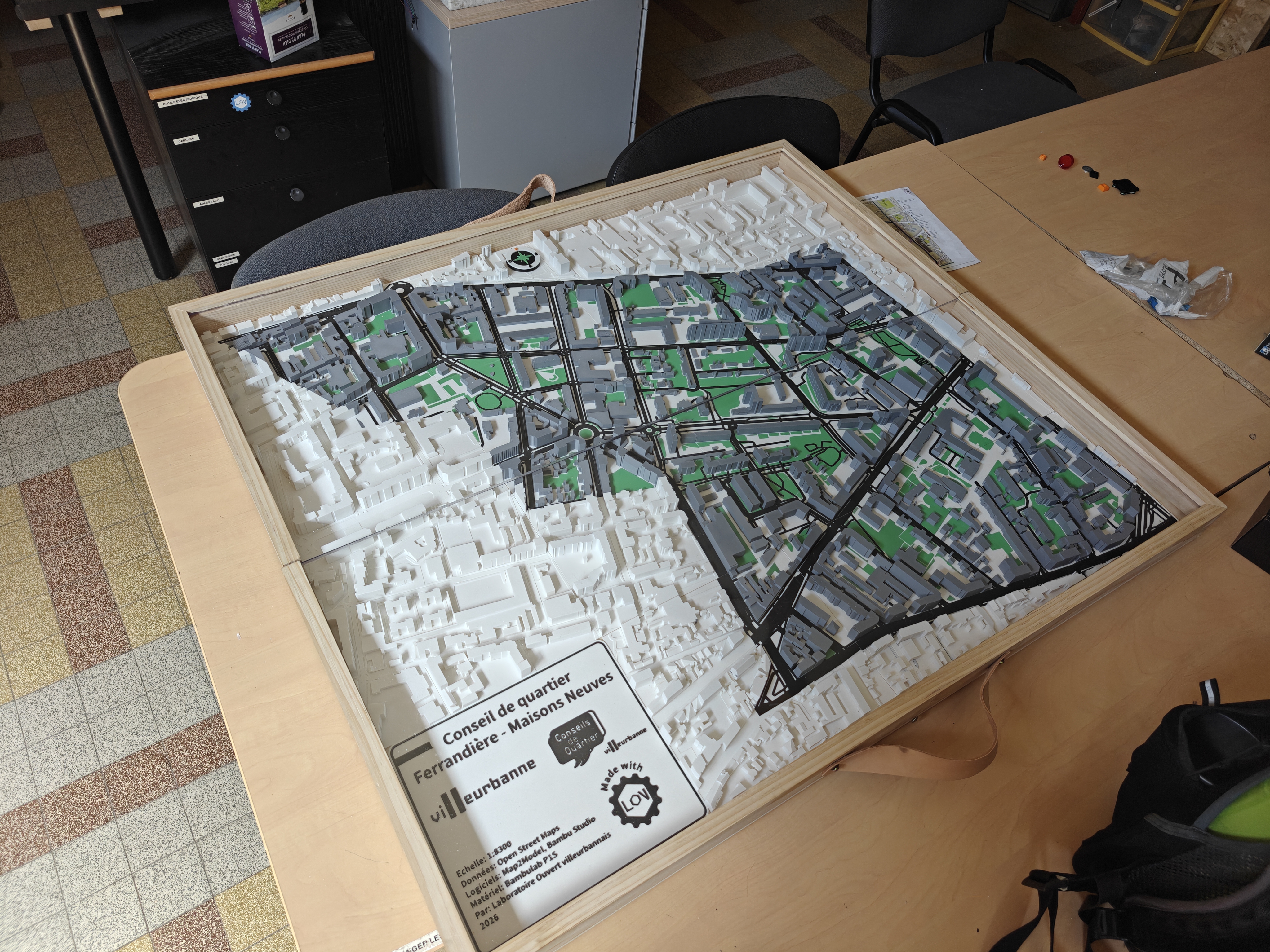

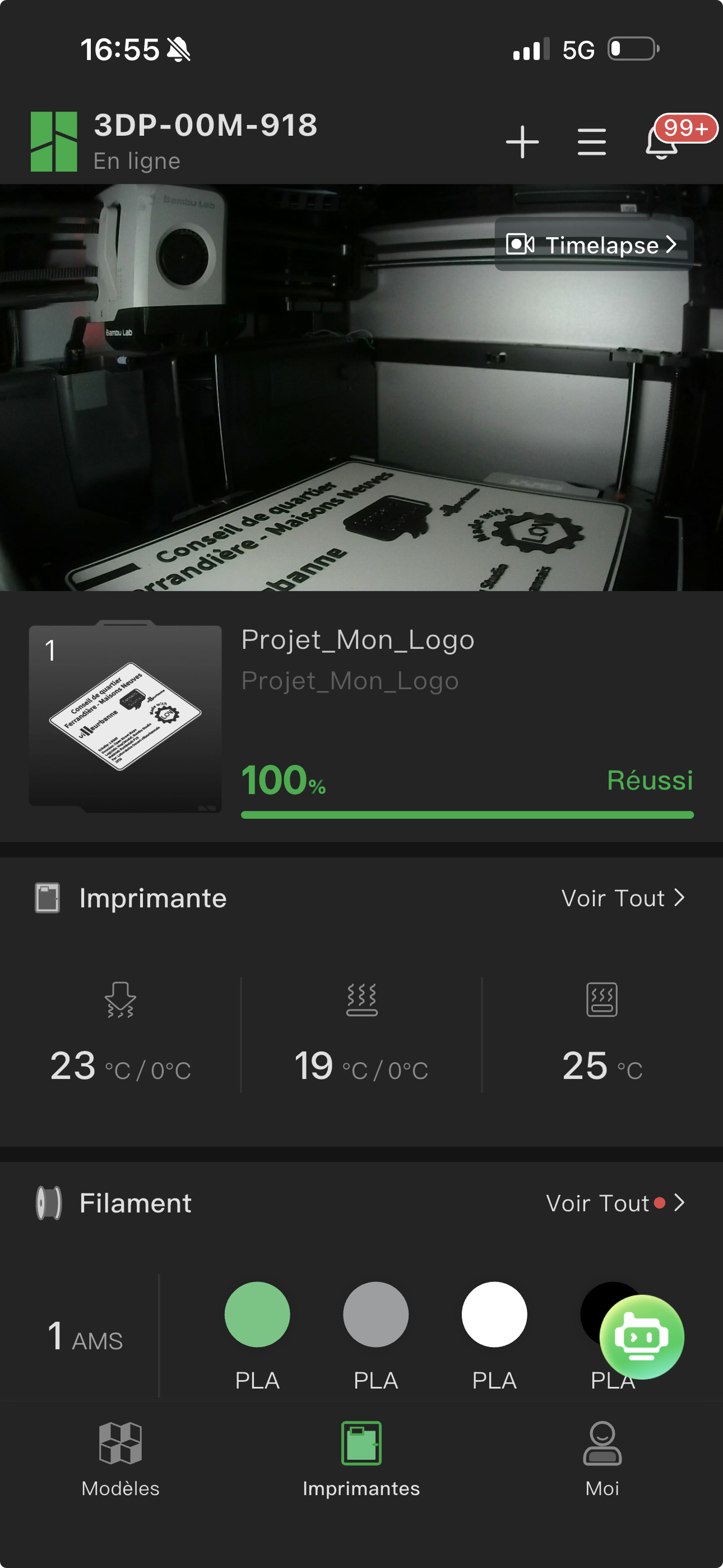

Bon en fait j'ai eu un poil plus de temps que prévu, et j'ai pu finir le contour et slicer :smile:

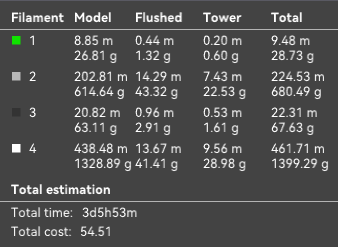

ça fait moins de filament que je pensais, 1,4 kg au total.
En 4x4 blocs du coup ? J'aurais tendance à faire un devis pour 1 vert, 1 noir, 2 gris, 3 blancs + petites fournitures style vinyle ?
Oui 4x4, ça fait 95cm de large au total pour que ça rentre tranquillement sur les plaques.
